Transistörler - FET, MOSFET - Tekil

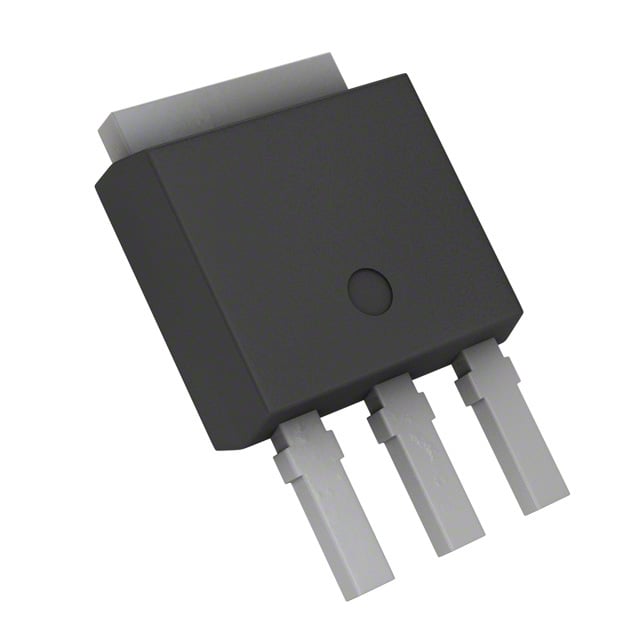

2SK4017(Q)
MOSFET N-CH 60V 5A PW-MOLD2
- Paket/Kılıf
- IPAK
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 2SK4017
2SK4017(Q) Hakkında
Toshiba 2SK4017(Q), 60V drenaj-kaynak gerilimi ve 5A sürekli drenaj akımı kapasitesine sahip bir N-Channel MOSFET transistörüdür. PW-MOLD2 paketinde (TO-251-3 Stub Leads, IPak) sunulan bu bileşen, 10V gate voltajında 100mΩ maksimum Rds(On) değerine ve 2.5V gate eşik voltajına sahiptir. 20W maksimum güç harcama kapasitesi ile anahtarlama ve güç yönetimi uygulamalarında kullanılır. ±20V maksimum gate-source gerilimi, 730pF giriş kapasitansı ve 15nC gate yükü özellikleriyle düşük-orta güç kontrolü, motor sürücüleri, DC-DC dönüştürücüler ve anahtarlamalı güç kaynakları tasarımlarında uygulanır. -40°C ile +150°C operating temperature aralığında çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 5A (Ta) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 15 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 730 pF @ 10 V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-251-3 Stub Leads, IPak |
| Part Status | Obsolete |
| Power Dissipation (Max) | 20W (Tc) |
| Rds On (Max) @ Id, Vgs | 100mOhm @ 2.5A, 10V |
| Supplier Device Package | PW-MOLD2 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
