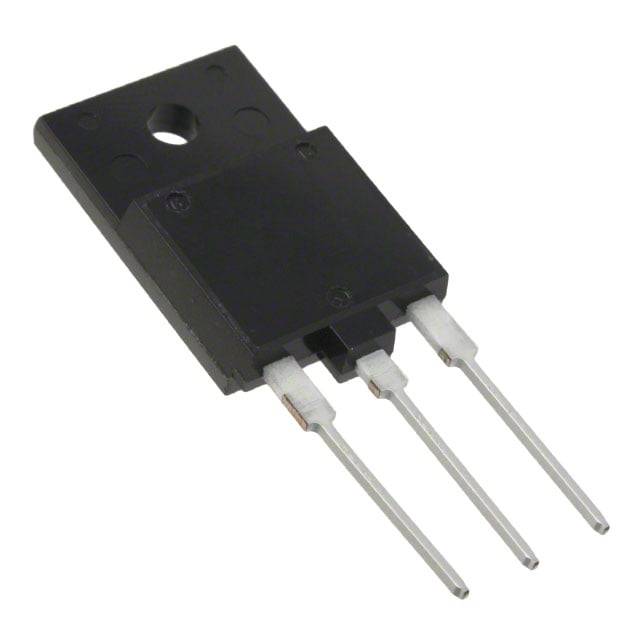

2SK3748
MOSFET N-CH 1500V 4A TO3PML
- Üretici
- onsemi
- Paket/Kılıf
- TO-3P-3 Full Pack
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 2SK3748
2SK3748 Hakkında
2SK3748, onsemi tarafından üretilen N-Channel MOSFET transistörüdür. 1500V drain-source gerilimi ve 4A sürekli drain akımı kapasitesi ile yüksek gerilim uygulamalarında kullanılmak üzere tasarlanmıştır. TO-3P-3 paketinde sunulan bu bileşen, 7Ohm maksimum Rds(on) değeri ile güç tüketimini minimize eder. 150°C'ye kadar çalışma sıcaklığında güvenilir işletim sağlar. Güç kaynakları, anahtarlama devreleri, yüksek gerilim dönüştürücüleri ve endüstriyel kontrol sistemlerinde uygulanır. TO-3PML paketinin through-hole montajı, geleneksel PCB tasarımlarında kolayca entegre edilebilir. Maksimum 65W ısıl güç dağıtımı kapasitesine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4A (Ta) |
| Drain to Source Voltage (Vdss) | 1500 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 80 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 790 pF @ 30 V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-3P-3 Full Pack |
| Part Status | Obsolete |
| Power Dissipation (Max) | 3W (Ta), 65W (Tc) |
| Rds On (Max) @ Id, Vgs | 7Ohm @ 2A, 10V |
| Supplier Device Package | TO-3PML |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
