Transistörler - FET, MOSFET - Tekil

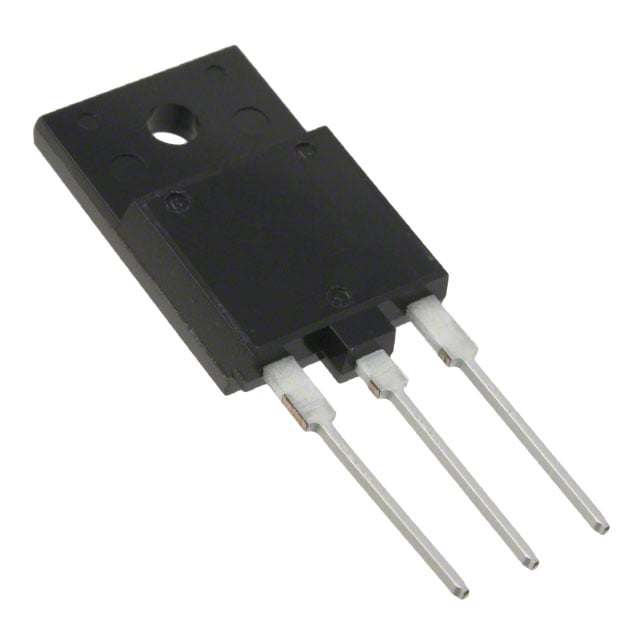

2SK3747-MG8
MOSFET N-CH 1500V 2A TO3PML
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-3P-3 Full Pack
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 2SK3747
2SK3747-MG8 Hakkında
2SK3747-MG8, Rochester Electronics tarafından üretilen N-Channel MOSFET transistördür. 1500V drain-source gerilim ve 2A sürekli drain akımı kapasitesi ile yüksek voltaj uygulamalarında kullanılır. TO-3P paketinde sunulan bu bileşen, güç kaynakları, motor sürücüleri, anahtarlama uygulamaları ve yüksek gerilim konvertörlerinde tercih edilir. 13Ω maksimum RDS(on) değeri ile verimli çalışma sağlar. ±35V gate gerilimi ve 150°C maksimum çalışma sıcaklığı ile endüstriyel uygulamalara uygundur. Şu anda üretilmemektedir (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2A (Ta) |
| Drain to Source Voltage (Vdss) | 1500 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 37.5 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 380 pF @ 30 V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-3P-3 Full Pack |
| Part Status | Obsolete |
| Rds On (Max) @ Id, Vgs | 13Ohm @ 1A, 10V |
| Supplier Device Package | TO-3PML |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±35V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
