Transistörler - FET, MOSFET - Tekil

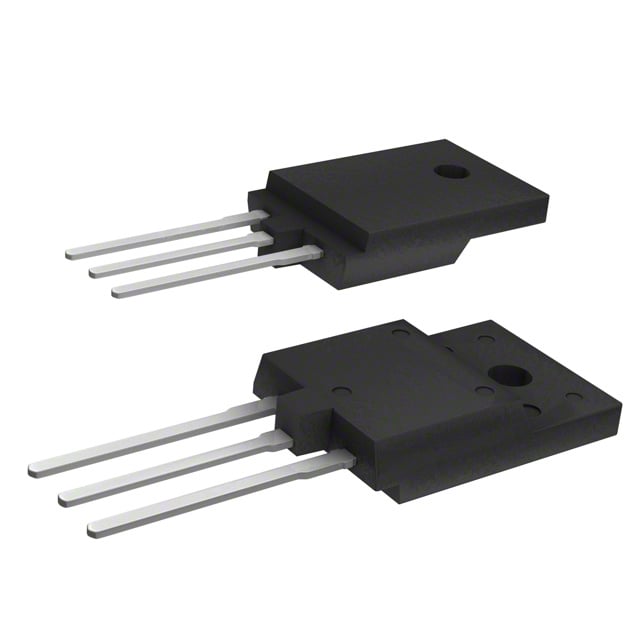

2SK3747-1E
MOSFET N-CH 1500V 2A TO3PF-3
- Üretici
- onsemi
- Paket/Kılıf
- SC-94
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 2SK3747
2SK3747-1E Hakkında
2SK3747-1E, onsemi tarafından üretilen N-channel MOSFET transistördür. 1500V drain-source gerilimi ve 2A sürekli drain akımı kapasitesi ile yüksek gerilim uygulamaları için tasarlanmıştır. 13Ohm RDS(on) değeri ile (1A, 10V koşullarında) anahtarlama kayıplarını minimize eder. TO-3PF-3 paketinde sunulan bu bileşen, güç kaynakları, anahtarlanmış kuvvet kaynakları, inverter devreleri ve motor kontrolü gibi endüstriyel uygulamalarda kullanılır. 150°C'ye kadar çalışma sıcaklığında stabil performans sunar. Gate charge değeri 37.5nC (10V) olup hızlı anahtarlama özelliğini destekler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2A (Ta) |
| Drain to Source Voltage (Vdss) | 1500 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 37.5 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 380 pF @ 30 V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-94 |
| Part Status | Obsolete |
| Power Dissipation (Max) | 3W (Ta), 50W (Tc) |
| Rds On (Max) @ Id, Vgs | 13Ohm @ 1A, 10V |
| Supplier Device Package | TO-3PF-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±35V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
