2SK3747

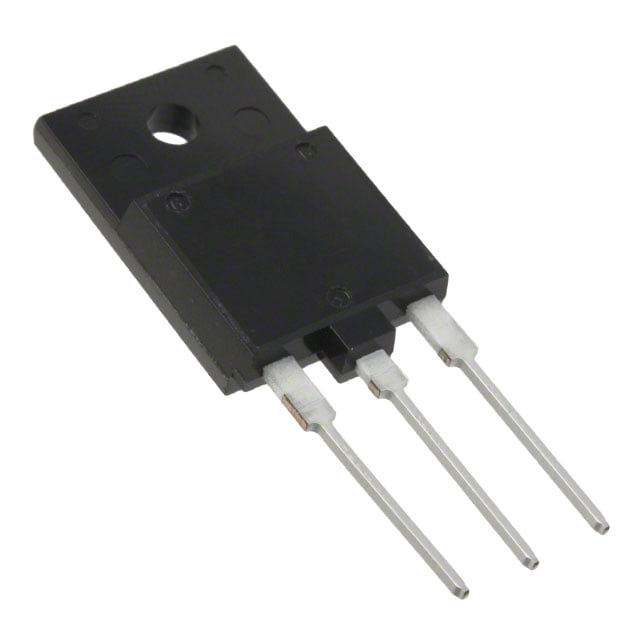

MOSFET N-CH 1500V 2A TO3PML
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-3P-3 Full Pack
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 2SK3747
2SK3747 Hakkında
2SK3747, Rochester Electronics tarafından üretilen N-Channel MOSFET transistördür. 1500V drain-source voltaj ve 2A sürekli drain akımı ile tasarlanmıştır. TO-3P-3 paketinde sunulan bu bileşen, yüksek voltaj uygulamalarında anahtar görevi görmek üzere kullanılır. 13Ohm maksimum on-resistance (Rds On) değeri ile verimli komütasyon sağlar. Gate charge karakteristiği 37.5nC @ 10V olarak belirlenmiştir. 150°C'ye kadar işletme sıcaklığında çalışabilir ve 50W (Tc) güç dağıtabilir. Industrial güç dönüştürme, motor kontrol ve yüksek voltaj koruma devreleri gibi uygulamalarda yer bulur. Through-hole montaj tipi ile PCB'lere sabitlenir. Cihaz artık üretilmemektedir (obsolete status).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2A (Ta) |
| Drain to Source Voltage (Vdss) | 1500 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 37.5 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 380 pF @ 30 V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-3P-3 Full Pack |
| Part Status | Obsolete |
| Power Dissipation (Max) | 3W (Ta), 50W (Tc) |
| Rds On (Max) @ Id, Vgs | 13Ohm @ 1A, 10V |
| Supplier Device Package | TO-3PML |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±35V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
