Transistörler - FET, MOSFET - Tekil

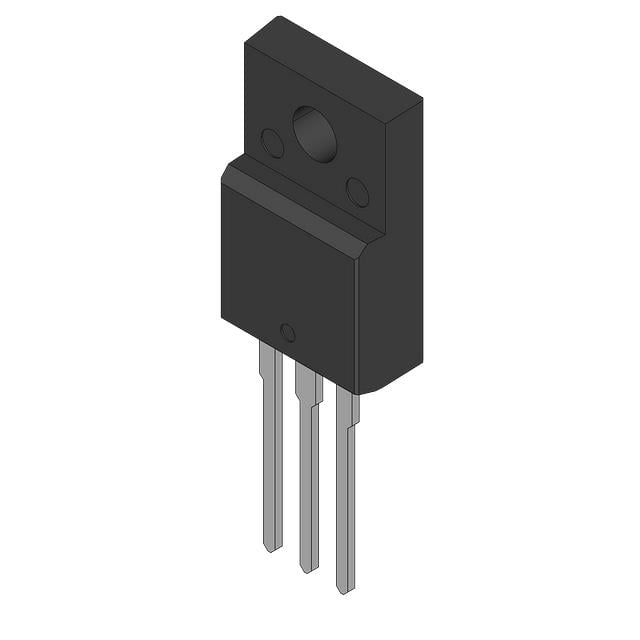

2SK3659-AZ
MOSFET N-CH 20V 65A TO220-3
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-220-3 Isolated Tab
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 2SK3659
2SK3659-AZ Hakkında
2SK3659-AZ, Rochester Electronics tarafından üretilen N-Channel MOSFET transistörüdür. 20V drain-source gerilimi (Vdss) ile 65A sürekli akım kapasitesine sahip olan bu bileşen, güç elektronikleri uygulamalarında anahtar görevi üstlenir. TO-220-3 yalıtılmış tab paketinde sunulan transistör, 5.7mOhm'luk düşük RDS(on) değeri sayesinde ısı kaybını minimize eder. 32nC gate charge ve 1700pF input capacitance özellikleri hızlı anahtarlama ve verimli sürücü tasarımına olanak tanır. Motor kontrolü, güç kaynakları, DC-DC konvertörleri ve endüstriyel anahtarlama uygulamalarında kullanılır. Ürün üretimden kaldırılmış olup, alternatif çözümler araştırılması önerilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 65A (Tc) |
| Drain to Source Voltage (Vdss) | 20 V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 32 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1700 pF @ 10 V |
| Mounting Type | Through Hole |
| Package / Case | TO-220-3 Isolated Tab |
| Part Status | Obsolete |
| Rds On (Max) @ Id, Vgs | 5.7mOhm @ 40A, 10V |
| Supplier Device Package | TO-220-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs(th) (Max) @ Id | 2.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
