Transistörler - FET, MOSFET - Tekil

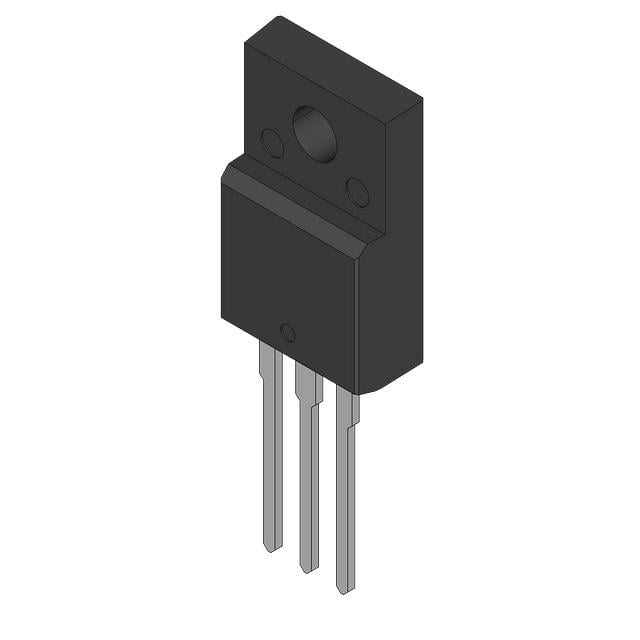

2SK3510-AZ
MOSFET N-CH 75V 83A TO220AB
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 2SK3510
2SK3510-AZ Hakkında
2SK3510-AZ, Rochester Electronics tarafından üretilen N-Channel MOSFET transistördür. 75V drain-source gerilimi ve 83A sürekli drenaj akımı kapasitesine sahiptir. TO-220-3 paket tipiyle sağlanan bu bileşen, güç yönetimi uygulamaları, motor kontrol devreleri, anahtarlama güç kaynakları ve elektrik enerji dönüşüm sistemlerinde kullanılır. 8.5mΩ RDS(on) değeri ile düşük iletim kaybı sağlar. 150°C maksimum çalışma sıcaklığına ve 125W soğutmalı güç disipasyonuna kaynıdır. Eski tarih bileşen olarak markajı bulunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 83A (Tc) |
| Drain to Source Voltage (Vdss) | 75 V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 150 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 8500 pF @ 10 V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Obsolete |
| Power Dissipation (Max) | 1.5W (Ta), 125W (Tc) |
| Rds On (Max) @ Id, Vgs | 8.5mOhm @ 42A, 10V |
| Supplier Device Package | TO-220AB |
| Technology | MOSFET (Metal Oxide) |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
