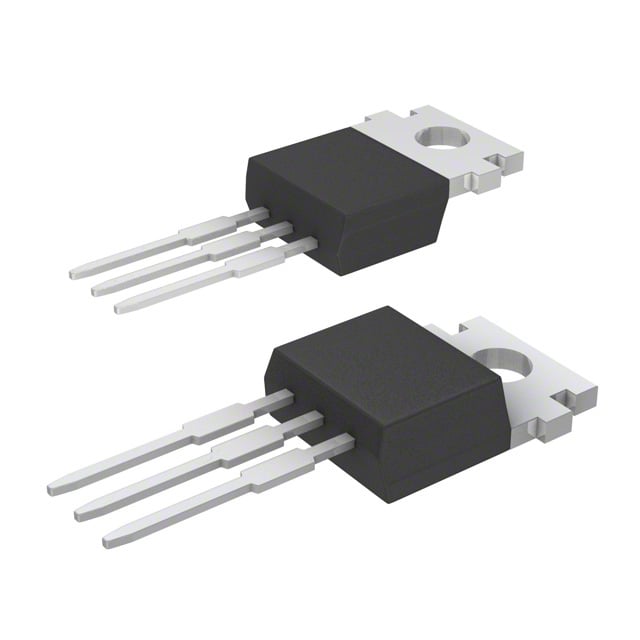

2SK3481-AZ
MOSFET N-CH 100V 30A TO220AB
- Üretici
- Renesas Electronics Corporation
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 2SK3481
2SK3481-AZ Hakkında
2SK3481-AZ, Renesas Electronics tarafından üretilen N-Channel MOSFET transistördür. 100V drain-source gerilimi ve 30A sürekli drenaj akımı kapasitesi ile güç uygulamalarında kullanılmak üzere tasarlanmıştır. TO-220-3 paketinde sunulan bu bileşen, anahtarlama devreleri, DC-DC dönüştürücüler, motor kontrol uygulamaları ve güç yönetimi sistemlerinde yaygın olarak kullanılır. 50mΩ maksimum RDS(on) değeri ile verimli bir iletim sağlar. 150°C'ye kadar çalışma sıcaklığında 56W güç dağıtabilir. Through-hole montajıyla PCB tasarımına uyumludur. Not: Bu ürün üretimi sonlandırılmıştır (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 30A (Tc) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 48 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2300 pF @ 10 V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Obsolete |
| Power Dissipation (Max) | 1.5W (Ta), 56W (Tc) |
| Rds On (Max) @ Id, Vgs | 50mOhm @ 15A, 10V |
| Supplier Device Package | TO-220AB |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
