Transistörler - FET, MOSFET - Tekil

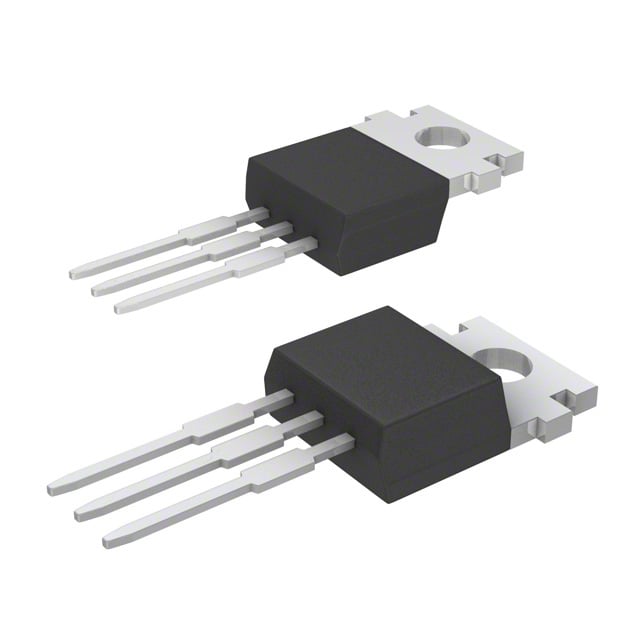

2SK3431-Z-E1-AZ
MOSFET N-CH 40V 83A TO220AB
- Üretici
- Renesas Electronics Corporation
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 2SK3431
2SK3431-Z-E1-AZ Hakkında
2SK3431-Z-E1-AZ, Renesas Electronics tarafından üretilen N-Channel MOSFET transistördür. 40V Drain-Source gerilimi ve 83A sürekli drenaj akımı kapasitesiyle güç uygulamalarında kullanılmak üzere tasarlanmıştır. TO-220-3 paketinde sunulan bu transistör, anahtarlama devreleri, güç kaynakları, motor kontrolü ve DC-DC dönüştürücü uygulamalarında yaygın olarak kullanılır. 5.6mΩ Rds(on) değeri ile düşük iletim kaybı sağlar. Junction sıcaklığında 100W güç dissipasyonu kapasitesi vardır. Gate charge değeri 110nC olup, hızlı anahtarlama işlemleri için uygundur. Ürün şu anda üretim dışı (obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 83A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 110 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 6100 pF @ 10 V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Obsolete |
| Power Dissipation (Max) | 1.5W (Ta), 100W (Tc) |
| Rds On (Max) @ Id, Vgs | 5.6mOhm @ 42A, 10V |
| Supplier Device Package | TO-220AB |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
