Transistörler - FET, MOSFET - Tekil

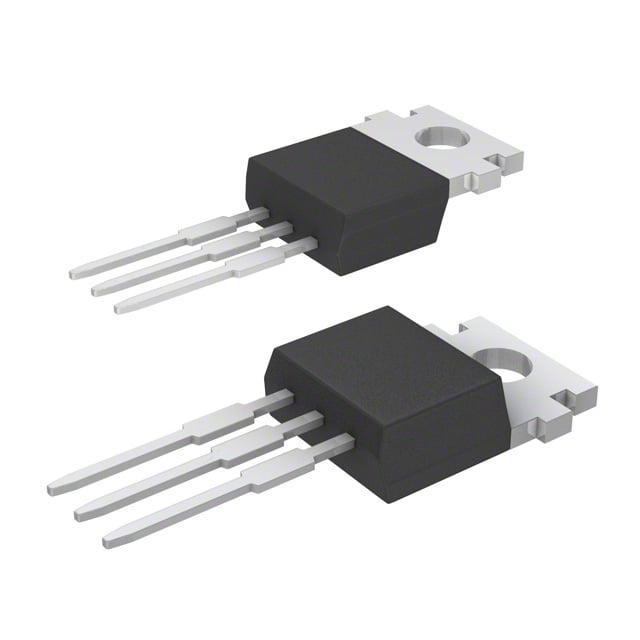

2SK3431-AZ
MOSFET N-CH 40V 83A TO220AB
- Üretici
- Renesas Electronics Corporation
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 2SK3431
2SK3431-AZ Hakkında
2SK3431-AZ, Renesas Electronics tarafından üretilen N-Channel MOSFET transistördür. 40V drain-source voltaj ve 83A sürekli drain akımı kapasitesi ile yüksek akım uygulamalarında kullanılır. TO-220-3 paket tipinde üretilen bu transistör, anahtarlama devreleri, motor kontrol, güç yönetimi ve DC-DC konvertörlerde yer alan anahtarlama elemanı olarak görev yapabilir. 5.6mΩ maksimum drain-source direnci (10V gate voltajında 42A akımda) ve 110nC maksimum gate yükü ile hızlı komütasyon sağlar. 150°C çalışma sıcaklığına dayanır. Verim odaklı endüstriyel ve tüketici uygulamalarında uygun bir seçenektir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 83A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 110 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 6100 pF @ 10 V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Obsolete |
| Power Dissipation (Max) | 1.5W (Ta), 100W (Tc) |
| Rds On (Max) @ Id, Vgs | 5.6mOhm @ 42A, 10V |
| Supplier Device Package | TO-220AB |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
