Transistörler - FET, MOSFET - Tekil

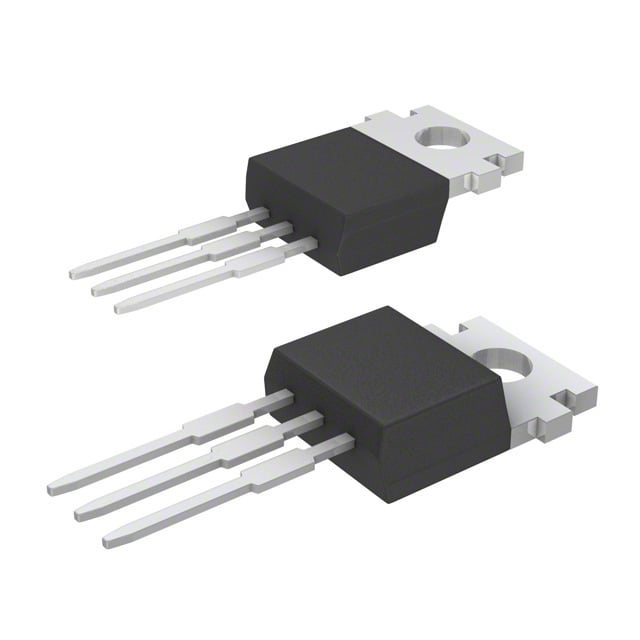

2SK3430-Z-E1-AZ
MOSFET N-CH 40V 80A TO220AB
- Üretici
- Renesas Electronics Corporation
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 2SK3430
2SK3430-Z-E1-AZ Hakkında
2SK3430-Z-E1-AZ, Renesas Electronics tarafından üretilen N-Channel MOSFET transistörüdür. 40V drain-source voltajında 80A sürekli akım kapasitesine sahiptir. TO-220AB paketinde üretilen bu FET, 10V Vgs'de 7.3mOhm düşük on-resistance ile hızlı anahtarlama uygulamaları için tasarlanmıştır. 150°C maksimum junction sıcaklığında çalışabilir. Motor kontrol devreleri, güç yönetimi uygulamaları, DC-DC dönüştürücüler ve anahtarlamalı güç kaynakları gibi endüstriyel ve tüketici elektronik ürünlerinde kullanılır. Düşük kapı yükü (50nC) ve düşük giriş kapasitansi hızlı ve verimli komütasyonu sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 80A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 50 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2800 pF @ 10 V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Obsolete |
| Power Dissipation (Max) | 1.5W (Ta), 84W (Tc) |
| Rds On (Max) @ Id, Vgs | 7.3mOhm @ 40A, 10V |
| Supplier Device Package | TO-220AB |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
