Transistörler - FET, MOSFET - Tekil

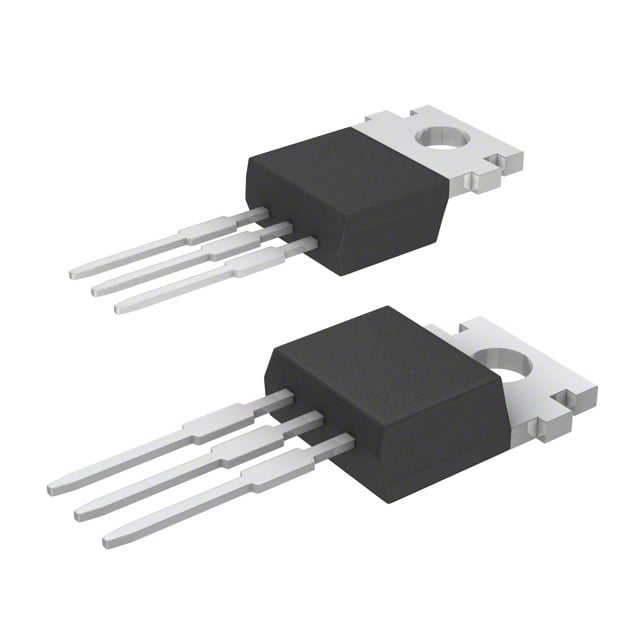

2SK3430-AZ
MOSFET N-CH 40V 80A TO220AB
- Üretici
- Renesas Electronics Corporation
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 2SK3430
2SK3430-AZ Hakkında
2SK3430-AZ, Renesas Electronics tarafından üretilen N-Channel MOSFET transistördür. TO-220AB paketinde sunulan bu bileşen, 40V drain-source voltajı ve 80A sürekli dren akımı kapasitesiyle orta güç uygulamalarında kullanılır. 7.3mΩ (@ 40A, 10V) RDS(on) değeri ile düşük açık dirençli bir yapıya sahiptir. ±20V gate-source voltaj aralığında çalışabilen komponentin maksimum güç dissipasyonu sıcaklık denetimli ortamda 84W'a kaymaktadır. Gate charge karakteristiği 50nC (@10V) olup, 150°C'ye kadar işletim sıcaklığında stabil performans sunar. Anahtarlama uygulamaları, motor kontrol devreleri, güç kaynakları ve inverter tasarımlarında yaygın olarak tercih edilir. Üretim sonlandırılmış (Obsolete) durumda olup, yedek tedarik sınırlı olabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 80A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 50 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2800 pF @ 10 V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Obsolete |
| Power Dissipation (Max) | 1.5W (Ta), 84W (Tc) |
| Rds On (Max) @ Id, Vgs | 7.3mOhm @ 40A, 10V |
| Supplier Device Package | TO-220AB |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
