Transistörler - FET, MOSFET - Tekil

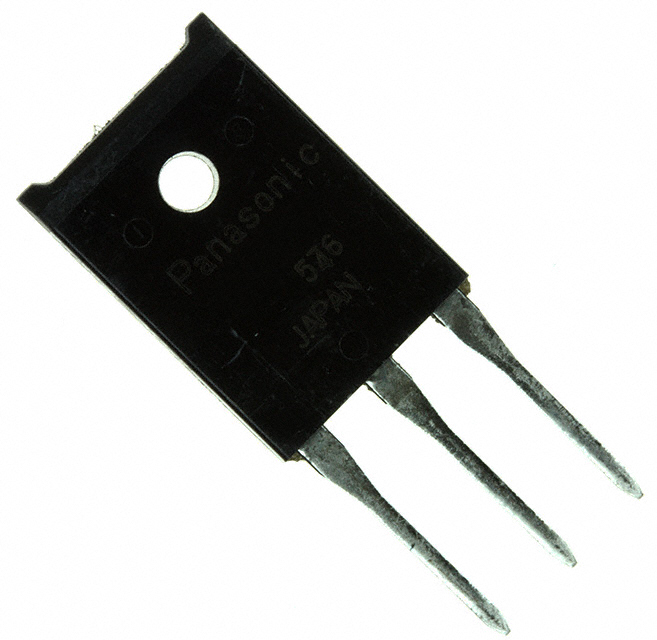

2SK3318
MOSFET N-CH 600V 15A TOP-3F-A1
- Üretici
- Panasonic
- Paket/Kılıf
- TOP-3F
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 2SK3318
2SK3318 Hakkında
2SK3318, Panasonic tarafından üretilen N-Channel MOSFET transistördür. 600V drain-source gerilimi ve 15A sürekli drain akımı kapasitesi ile güç uygulamalarında kullanılır. TOP-3F paket tipinde gelen bu bileşen, anahtarlama devreleri, invertör ve DC-DC konvertör tasarımlarında tercih edilir. 10V gate sürme voltajında 460mOhm maksimum on-direnç değerine sahiptir. Maksimum 150°C işletme sıcaklığı ile endüstriyel uygulamalarda çalışabilir. Threshold voltajı 4V'tur ve ±30V gate-source gerilimi tolere edebilir. Üretimi durdurulmuş (obsolete) olan komponent, yerine geçer malzemelerin bulunması önerilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 15A (Tc) |
| Drain to Source Voltage (Vdss) | 600 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 3500 pF @ 20 V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TOP-3F |
| Part Status | Obsolete |
| Power Dissipation (Max) | 3W (Ta), 100W (Tc) |
| Rds On (Max) @ Id, Vgs | 460mOhm @ 7.5A, 10V |
| Supplier Device Package | TOP-3F-A1 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 4V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
