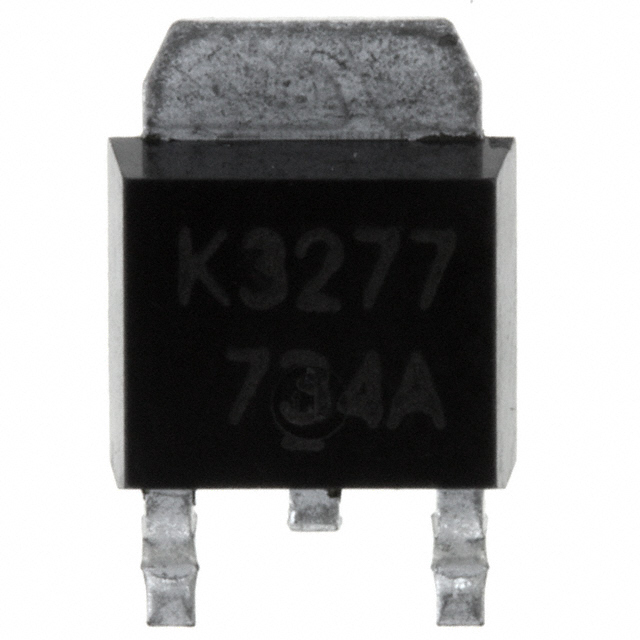

2SK327700L
MOSFET N-CH 200V 2.5A U-G1
- Üretici
- Panasonic
- Paket/Kılıf
- TO-252-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 2SK327700L
2SK327700L Hakkında
2SK327700L, Panasonic tarafından üretilen N-Channel MOSFET transistördür. 200V drain-source gerilimi ve 2.5A sürekli drenaj akımı ile çalışabilir. TO-252-3 (DPak) yüzey montaj paketinde sunulur. Maksimum 1.7Ω on-resistance değeri ile 10V gate-source geriliminde 1.25A akımda çalışır. 170pF giriş kapasitanşı ve ±20V maksimum gate gerilimi ile karakterizedir. -55°C ile +150°C çalışma sıcaklığı aralığında kullanılabilir. Anahtarlama uygulamaları, güç yönetimi devreleri ve motor kontrol sistemlerinde yaygın olarak tercih edilir. Ürün halen kullanımda olmayıp, alternatif çözümler önerilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2.5A (Tc) |
| Drain to Source Voltage (Vdss) | 200 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 170 pF @ 20 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-252-3, DPak (2 Leads + Tab), SC-63 |
| Part Status | Obsolete |
| Power Dissipation (Max) | 1W (Ta), 10W (Tc) |
| Rds On (Max) @ Id, Vgs | 1.7Ohm @ 1.25A, 10V |
| Supplier Device Package | U-G1 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
