Transistörler - FET, MOSFET - Tekil

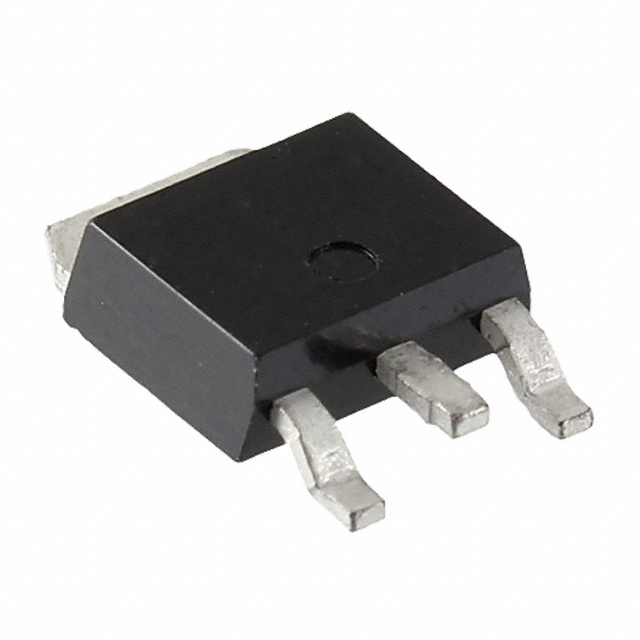

2SK326800L
MOSFET N-CH 100V 15A U-DL
- Üretici
- Panasonic
- Paket/Kılıf
- TO-252-4
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 2SK326800
2SK326800L Hakkında
2SK326800L, Panasonic tarafından üretilen N-Channel MOSFET transistördür. 100V drain-source gerilimi ve 15A sürekli dren akımı kapasitesine sahip bu bileşen, anahtarlama ve amplifikasyon uygulamalarında kullanılır. TO-252 DPak paketinde sunulan transistör, 10V gate geriliminde 100mΩ maksimum Rds(on) değerine sahiptir. ±20V maksimum gate-source gerilimi ile geniş uygulama alanına sahip olan bu MOSFET, 150°C maksimum işletme sıcaklığında çalışabilir. Düşük güç tüketimi ve kompakt boyutları nedeniyle endüstriyel kontrol devreleri, motor sürücüleri ve DC-DC dönüştürücülerde tercih edilir. Bileşen şu anda kullanımdan kaldırılmış (Obsolete) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 15A (Tc) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 960 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-252-4, DPak (3 Leads + Tab) |
| Part Status | Obsolete |
| Power Dissipation (Max) | 1W (Ta), 20W (Tc) |
| Rds On (Max) @ Id, Vgs | 100mOhm @ 12A, 10V |
| Supplier Device Package | U-DL |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
