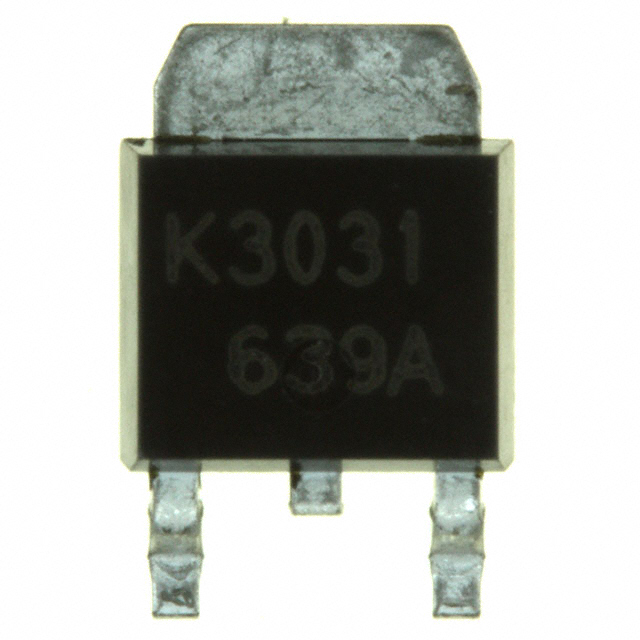

2SK303100L
MOSFET N-CH 100V 15A U-G1
- Üretici
- Panasonic
- Paket/Kılıf
- TO-252-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 2SK3031
2SK303100L Hakkında
Panasonic 2SK303100L, N-Channel MOSFET transistördür. 100V drain-source voltaj (Vdss) ile 15A sürekli dren akımı (Id) sağlayacak şekilde tasarlanmıştır. TO-252-3 (DPak) paketinde sunulan bu bileşen, anahtarlama ve güç yönetimi uygulamalarında kullanılır. 135mOhm maksimum on-state direnci (Rds On @ 10V, 8A) ile düşük güç kaybı sağlar. 2.5V kapı-kaynak eşik voltajı (Vgs(th)) ile kolay sürülebilir. ±20V kapı voltajı aralığında çalışır. 150°C maksimum jonksiyon sıcaklığında ve 20W güç tüketiminde (Tc) işletim yapabilir. Güç kaynakları, motor kontrol devreleri ve DC-DC dönüştürücülerde yaygın olarak uygulanır. Ürün obsolete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 15A (Tc) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4V, 10V |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 300 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-252-3, DPak (2 Leads + Tab), SC-63 |
| Part Status | Obsolete |
| Power Dissipation (Max) | 1W (Ta), 20W (Tc) |
| Rds On (Max) @ Id, Vgs | 135mOhm @ 8A, 10V |
| Supplier Device Package | U-G1 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
