Transistörler - FET, MOSFET - Tekil

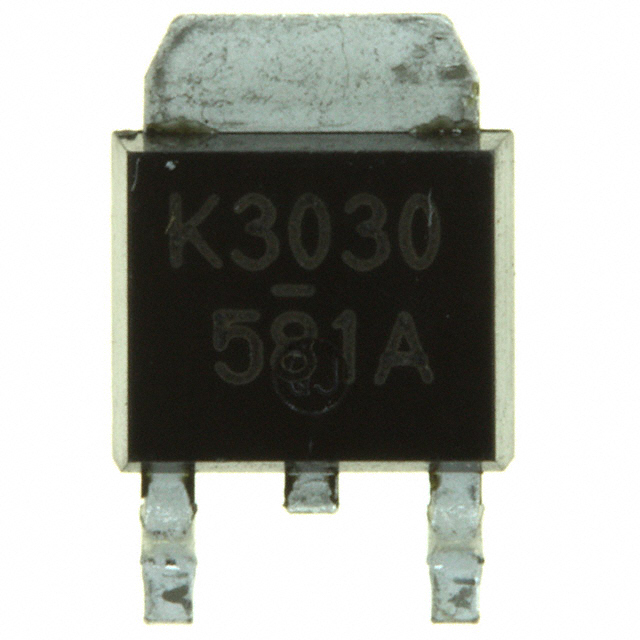

2SK303000L
MOSFET N-CH 100V 8A U-G1
- Üretici
- Panasonic
- Paket/Kılıf
- TO-252-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 2SK303000L
2SK303000L Hakkında
Panasonic 2SK303000L, N-Channel MOSFET transistördür. 100V drain-source voltajında 8A sürekli akım kapasitesiyle tasarlanmıştır. 10V gate voltajında 230mOhm on-resistance değerine sahip olup, 290pF input kapasitansı ile hızlı anahtarlama uygulamaları için uygundur. 150°C maksimum çalışma sıcaklığında 15W güç dağıtma kapasitesi sunar. Surface mount DPak (U-G1) paketinde sunulan bu transistör, güç yönetimi, motor kontrol ve anahtarlama devrelerinde kullanılır. Bileşen status olarak eski (obsolete) olarak işaretlenmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 8A (Tc) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4V, 10V |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 290 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-252-3, DPak (2 Leads + Tab), SC-63 |
| Part Status | Obsolete |
| Power Dissipation (Max) | 1W (Ta), 15W (Tc) |
| Rds On (Max) @ Id, Vgs | 230mOhm @ 4A, 10V |
| Supplier Device Package | U-G1 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
