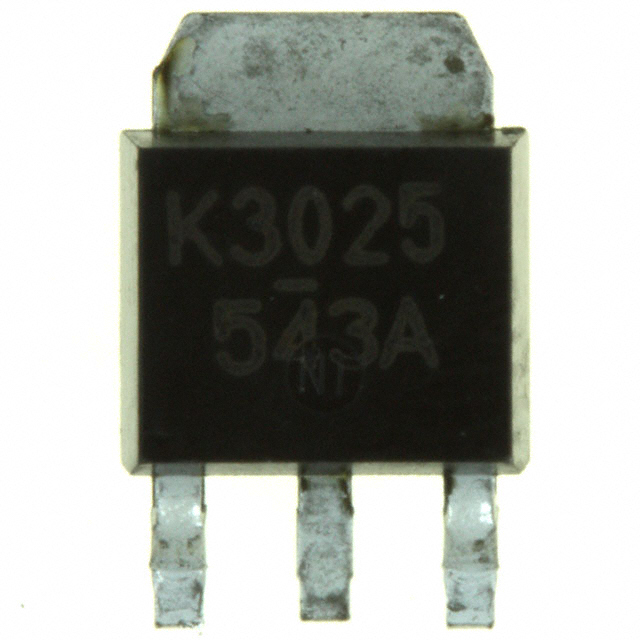

2SK302500L
MOSFET N-CH 60V 30A U-DL
- Üretici
- Panasonic
- Paket/Kılıf
- TO-252-4
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 2SK3025
2SK302500L Hakkında
2SK302500L, Panasonic tarafından üretilen N-Channel MOSFET transistördür. 60V drain-source gerilimi ve 30A sürekli dren akımı kapasitesi ile güç elektronik uygulamalarında anahtarlama görevi yapar. TO-252 DPak (U-DL) paketinde sunulan bu bileşen, motor kontrol, DC-DC dönüştürücüler, güç yönetim devreleri ve anahtarlamalı güç kaynağı tasarımlarında kullanılır. 40mΩ on-direnci (Rds On) ile düşük güç tüketimi sağlar. 150°C'ye kadar çalışabilir. Ürün obsolete durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 30A (Tc) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4V, 10V |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 1200 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-252-4, DPak (3 Leads + Tab) |
| Part Status | Obsolete |
| Power Dissipation (Max) | 1W (Ta), 25W (Tc) |
| Rds On (Max) @ Id, Vgs | 40mOhm @ 15A, 10V |
| Supplier Device Package | U-DL |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
