Transistörler - FET, MOSFET - Tekil

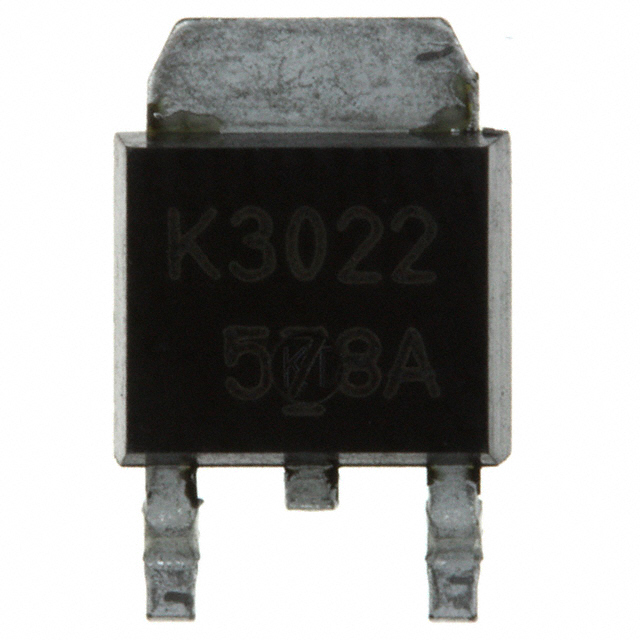

2SK302200L
MOSFET N-CH 60V 5A U-G2
- Üretici
- Panasonic
- Paket/Kılıf
- TO-252-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 2SK302200
2SK302200L Hakkında
2SK302200L, Panasonic tarafından üretilen N-Channel MOSFET transistördür. 60V drain-source gerilimi ve 5A sürekli drain akımı kapasitesiyle orta güç uygulamalarında kullanılır. TO-252-3 (DPak) SMD pakete sahiptir. 10V gate geriliminde 130mΩ on-resistance değeriyle anahtarlama ve amplifikasyon devrelerinde yer alır. -150°C çalışma sıcaklığı aralığında endüstriyel ve tüketici elektroniği uygulamalarında, motor kontrolü, güç kaynakları ve gerilim regülatörlerinde kullanılabilir. Maksimum 10W güç dağıtabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 5A (Tc) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4V, 10V |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 220 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-252-3, DPak (2 Leads + Tab), SC-63 |
| Part Status | Obsolete |
| Power Dissipation (Max) | 1W (Ta), 10W (Tc) |
| Rds On (Max) @ Id, Vgs | 130mOhm @ 3A, 10V |
| Supplier Device Package | U-G2 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
