Transistörler - FET, MOSFET - Tekil

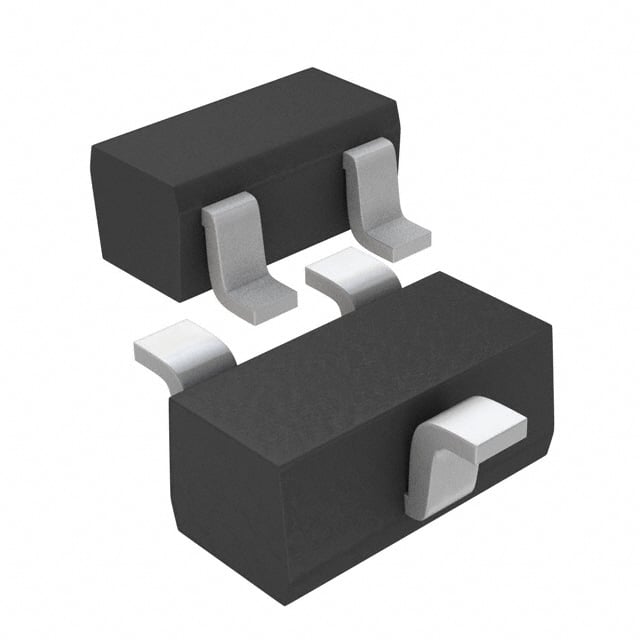

2SK3019TL
MOSFET N-CH 30V 100MA EMT3
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- SC-75
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 2SK3019
2SK3019TL Hakkında
2SK3019TL, ROHM Semiconductor tarafından üretilen N-Channel MOSFET transistördür. 30V Drain-Source gerilimi ve 100mA sürekli drenaj akımı kapasitesi ile düşük güç uygulamalarında kullanılır. SC-75 (SOT-416) yüzey montaj paketinde sunulan bu bileşen, 8Ω maksimum Ron direnci (4V Vgs, 10mA Id'de) ile hızlı anahtarlama gerçekleştirir. ±20V Vgs aralığında çalışabilen transistör, maksimum 150mW güç tüketimi ile RF amplifikatörleri, düşük akım anahtarlama devreleri, sensör ön-işleme ve portatif cihazlardaki güç yönetimi uygulamalarında tercih edilir. 150°C çalışma sıcaklığına kadar dayanıklıdır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 100mA (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 2.5V, 4V |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 13 pF @ 5 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-75, SOT-416 |
| Part Status | Active |
| Power Dissipation (Max) | 150mW (Ta) |
| Rds On (Max) @ Id, Vgs | 8Ohm @ 10mA, 4V |
| Supplier Device Package | EMT3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 1.5V @ 100µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
