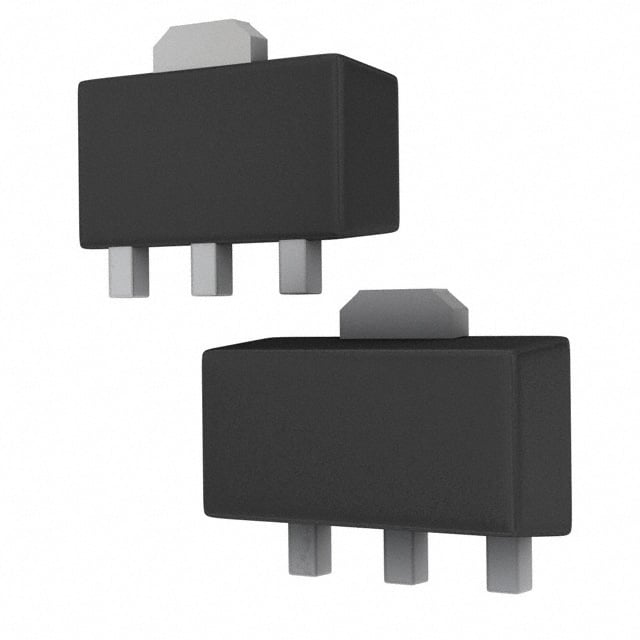

2SK2963(TE12L,F)
MOSFET N-CH 100V 1A PW-MINI
- Paket/Kılıf
- TO-243AA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 2SK2963
2SK2963(TE12L,F) Hakkında
2SK2963(TE12L,F), Toshiba tarafından üretilen N-Channel MOSFET transistördür. 100V Drain-Source gerilimi ve 1A sürekli dren akımı ile düşük güç uygulamalarında kullanılır. TO-243AA paketinde sunulan bu bileşen, 700mΩ maksimum RDS(on) değeri ile anahtarlama devrelerinde, güç yönetimi uygulamalarında ve düşük sinyal kontrol işlemlerinde yer alır. Maksimum 500mW güç tüketimi ve -20V ile +20V arasında Gate-Source gerilimi toleransı ile çeşitli endüstriyel ve tüketici elektronik uygulamalarına uygundur. Ürün durumu obsolete olarak işaretlenmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 1A (Ta) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 6.3 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 140 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-243AA |
| Part Status | Obsolete |
| Power Dissipation (Max) | 500mW (Ta) |
| Rds On (Max) @ Id, Vgs | 700mOhm @ 500mA, 10V |
| Supplier Device Package | PW-MINI |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
