Transistörler - FET, MOSFET - Tekil

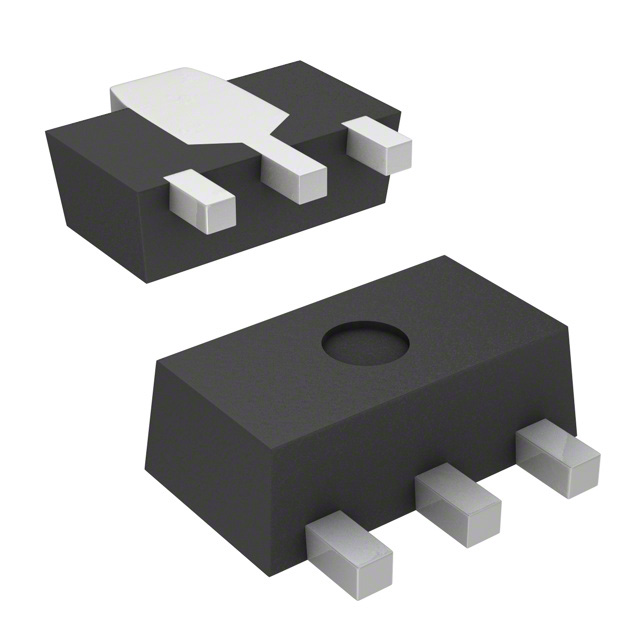

2SK2315TYTR-E
MOSFET N-CH 60V 2A UPAK
- Üretici
- Renesas Electronics Corporation
- Paket/Kılıf
- TO-243AA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 2SK2315
2SK2315TYTR-E Hakkında
2SK2315TYTR-E, Renesas Electronics tarafından üretilen N-Channel MOSFET transistördür. 60V drain-source gerilimi ve 2A sürekli drain akımı ile çalışan bu bileşen, düşük güç uygulamalarında anahtarlama ve amplifikasyon işlemleri için kullanılır. TO-243AA (UPAK) yüzey monte paketi sayesinde kompakt tasarımlar için uygundur. 450mΩ maksimum on-direnci (Rds On) ve 1W maksimum güç tüketimi ile bellek kontrol devrelerinde, güç yönetimi uygulamalarında ve genel amaçlı anahtarlama devrelerinde tercih edilir. ±20V maksimum gate gerilimi geniş kontrol aralığı sağlar. 150°C maksimum junction sıcaklığında güvenli çalışma kapasitesi vardır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2A (Ta) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 3V, 4V |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 173 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-243AA |
| Part Status | Last Time Buy |
| Power Dissipation (Max) | 1W (Ta) |
| Rds On (Max) @ Id, Vgs | 450mOhm @ 1A, 4V |
| Supplier Device Package | UPAK |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
