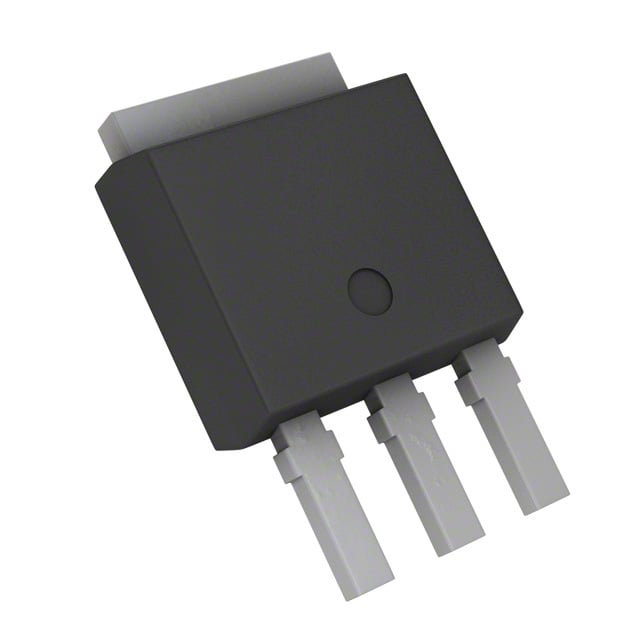

2SJ681(Q)
MOSFET P-CH 60V 5A PW-MOLD2
- Paket/Kılıf
- IPAK
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 2SJ681
2SJ681(Q) Hakkında
2SJ681(Q), Toshiba tarafından üretilen P-Channel MOSFET transistördür. 60V drain-source gerilimi ve 5A sürekli drain akımı kapasitesiyle tasarlanmıştır. TO-251-3 (IPak) paketlemesinde sunulan bu bileşen, 170mOhm maksimum on-resistance değeriyle anahtarlama uygulamalarında kullanılır. 20W güç dağıtım kapasitesi ve ±20V gate gerilim sınırı ile güç yönetimi, motor kontrol ve anahtarlama devrelerinde uygulanır. 150°C maksimum junction sıcaklığında çalışabilen bu transistör, 15nC gate charge ve 700pF input capacitance özellikleriyle hızlı komütasyon gerektiren sistemlerde tercih edilir. Bileşen günümüzde üretimi durdurulmuştur (obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 5A (Ta) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4V, 10V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 15 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 700 pF @ 10 V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-251-3 Stub Leads, IPak |
| Part Status | Obsolete |
| Power Dissipation (Max) | 20W (Ta) |
| Rds On (Max) @ Id, Vgs | 170mOhm @ 2.5A, 10V |
| Supplier Device Package | PW-MOLD2 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2V @ 1mA |
