Transistörler - FET, MOSFET - Tekil

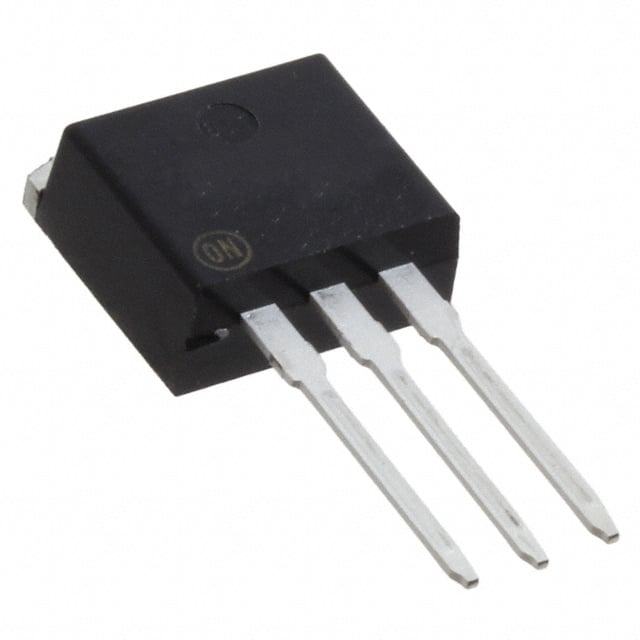

2SJ661-1E
MOSFET P-CH 60V 38A TO262-3
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-262-3 Long Leads
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 2SJ661
2SJ661-1E Hakkında
2SJ661-1E, Rochester Electronics tarafından üretilen P-Channel MOSFET transistörüdür. 60V drain-source gerilimi ve 38A sürekli akım kapasitesi ile güç uygulamalarında kullanılır. TO-262-3 paketinde sunulan bu bileşen, anahtarlama devreleri, güç yönetimi, motor kontrolü ve DC-DC dönüştürücü uygulamalarında yer alır. 39mΩ maksimum RDS(ON) değeri ile verimli çalışma sağlar. 150°C maksimum junction sıcaklığında çalışabilir. Ürün üretimi sonlandırılmıştır (obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 38A (Ta) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4V, 10V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 80 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 4360 pF @ 20 V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-262-3 Long Leads, I²Pak, TO-262AA |
| Part Status | Obsolete |
| Power Dissipation (Max) | 1.65W (Ta), 65W (Tc) |
| Rds On (Max) @ Id, Vgs | 39mOhm @ 19A, 10V |
| Supplier Device Package | TO-262-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
