Transistörler - FET, MOSFET - Tekil

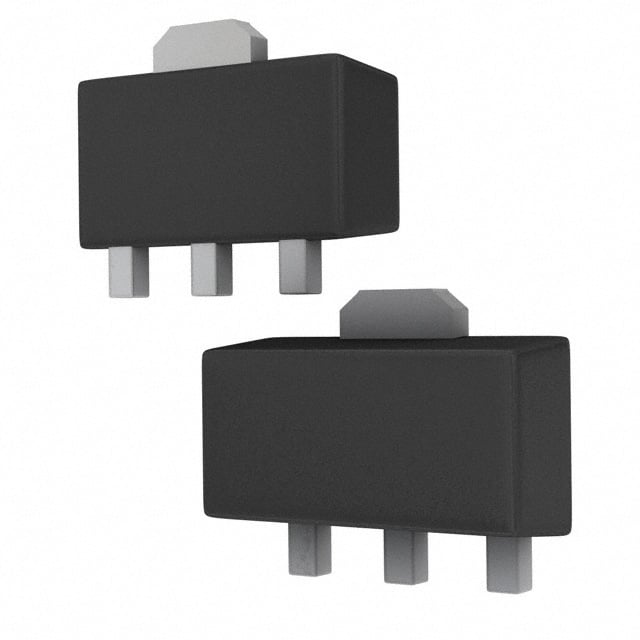

2SJ360(F)
MOSFET P-CH 60V 1A PW-MINI
- Paket/Kılıf
- TO-243AA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 2SJ360
2SJ360(F) Hakkında
2SJ360(F), Toshiba tarafından üretilen P-Channel MOSFET transistördür. 60V Drain-Source voltaj kapasitesi ve 1A sürekli akım özelliğine sahiptir. TO-243AA paket tipi ile sunulan bu bileşen, düşük anahtarlama kaybı ve 730mOhm maksimum RDS(on) değeri ile anahtarlama uygulamalarında kullanılır. 150°C maksimum işletme sıcaklığında 500mW güç tüketebilir. Ters kutuplu yüklerin kontrol edilmesi, güç yönetimi devreleri, ses amplifikatörleri ve anahtarlama regülatörlerinde uygulanabilir. ±20V kapısı gerilimi sınırlaması ile güvenli bir şekilde sinyal seviyesi mantığından kontrol edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 1A (Ta) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4V, 10V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 6.5 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 155 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-243AA |
| Part Status | Obsolete |
| Power Dissipation (Max) | 500mW (Ta) |
| Rds On (Max) @ Id, Vgs | 730mOhm @ 500mA, 10V |
| Supplier Device Package | PW-MINI |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
