Transistörler - FET, MOSFET - Tekil

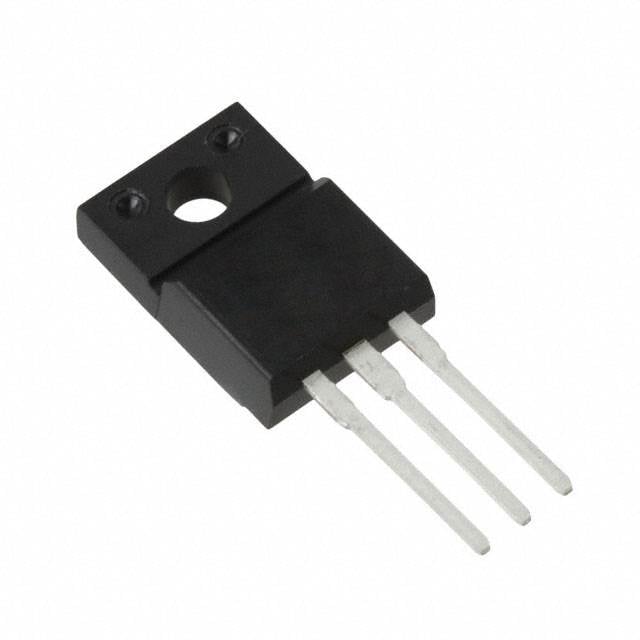

2SJ304(F)
MOSFET P-CH 60V 14A TO220NIS
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 2SJ304
2SJ304(F) Hakkında
Toshiba 2SJ304(F), 60V drain-source voltaj aralığında 14A sürekli drenaj akımı sağlayan P-Channel MOSFET transistördür. TO-220-3 paketlemesiyle sunulan bu bileşen, 10V gate voltajında 120mOhm maksimum on-state direnci ve 45nC gate yükü ile karakterize edilmiştir. 150°C maksimum junction sıcaklığında 40W güç tüketebilir. Düşük on-resistance ve hızlı anahtarlama özellikleriyle, güç yönetimi uygulamalarında, DC-DC dönüştürücülerde, motor sürücülerinde ve anahtarlamalı güç kaynakları tasarımlarında yaygın olarak kullanılır. Through-hole montajı kolaylık sağlar. Not: Bu ürün üretimi sonlandırılmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 14A (Ta) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4V, 10V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 45 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1200 pF @ 10 V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Obsolete |
| Power Dissipation (Max) | 40W (Tc) |
| Rds On (Max) @ Id, Vgs | 120mOhm @ 7A, 10V |
| Supplier Device Package | TO-220NIS |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
