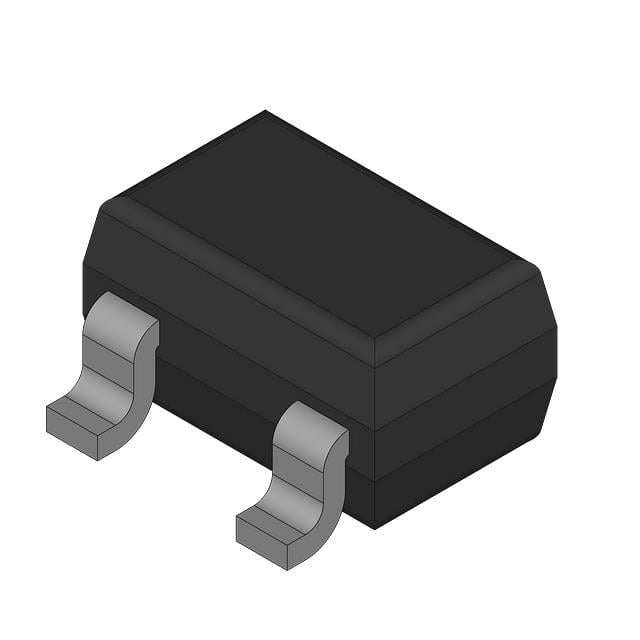

2N7002W
SMALL SIGNAL FIELD-EFFECT TRANSI
- Üretici
- Rochester Electronics
- Paket/Kılıf
- SC-70
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 2N7002W
2N7002W Hakkında
2N7002W, Rochester Electronics tarafından üretilen küçük sinyal N-Channel MOSFET transistördür. SC-70 (SOT-323) yüzey montaj paketinde sunulan bu bileşen, 60V drain-source gerilimi ve 115mA maksimum dren akımı kapasitesine sahiptir. 5V gate geriliminde 7.5Ω RDS(on) değeriyle karakterize edilen bu transistör, -55°C ile +150°C arasında çalışabilir. 50pF giriş kapasitansi ve 2V eşik gerilimi ile düşük güç uygulamalarında anahtar ve sinyal kontrolü görevlerinde kullanılır. Anahtarlama devreleri, lojik sürücüleri, koruma devreleri ve taşınabilir cihazlarda yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 115mA (Ta) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 5V, 10V |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 50 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SC-70, SOT-323 |
| Part Status | Active |
| Power Dissipation (Max) | 200mW (Ta) |
| Rds On (Max) @ Id, Vgs | 7.5Ohm @ 50mA, 5V |
| Supplier Device Package | SC-70-3 (SOT323) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
