Transistörler - FET, MOSFET - Tekil

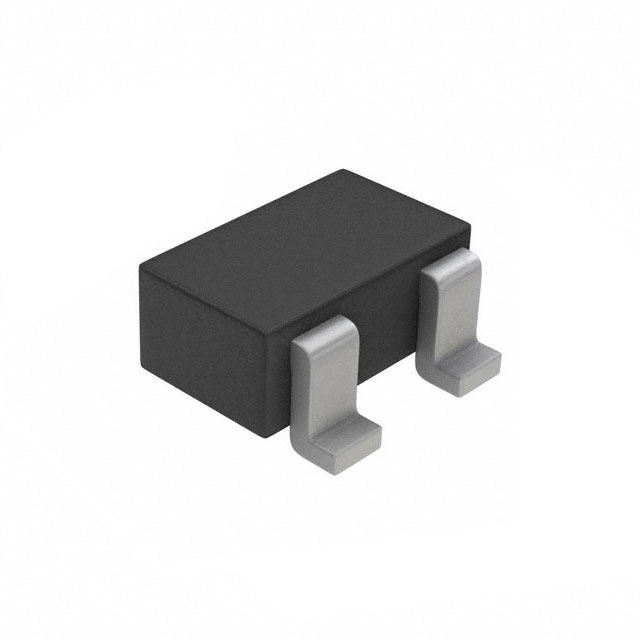

2N7002W-G
MOSFET N-CH 60V 0.25A SOT323
- Üretici
- Comchip Technology
- Paket/Kılıf
- SC-70
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 2N7002W
2N7002W-G Hakkında
2N7002W-G, Comchip Technology tarafından üretilen N-channel MOSFET transistördür. 60V drain-source voltajına ve 115mA sürekli drenaj akımına sahiptir. SOT-323 SMD paketinde sunulan bu bileşen, 5Ohm maksimum RDS(on) değeri ile düşük güç kayıpları sağlar. Geniş sıcaklık aralığında (-55°C ~ 150°C) güvenilir çalışma sunar. Anahtarlama uygulamaları, lojik seviyesi sürülen yükler, güç yönetimi devreleri ve sinyal anahtarlaması gibi alanlarda kullanılır. 200mW maksimum güç tüketimiyle kompakt ve verimli tasarımlar için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 115mA (Ta) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 5V, 10V |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 50 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SC-70, SOT-323 |
| Part Status | Active |
| Power Dissipation (Max) | 200mW (Ta) |
| Rds On (Max) @ Id, Vgs | 5Ohm @ 500mA, 10V |
| Supplier Device Package | SOT-323 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
