Transistörler - FET, MOSFET - Tekil

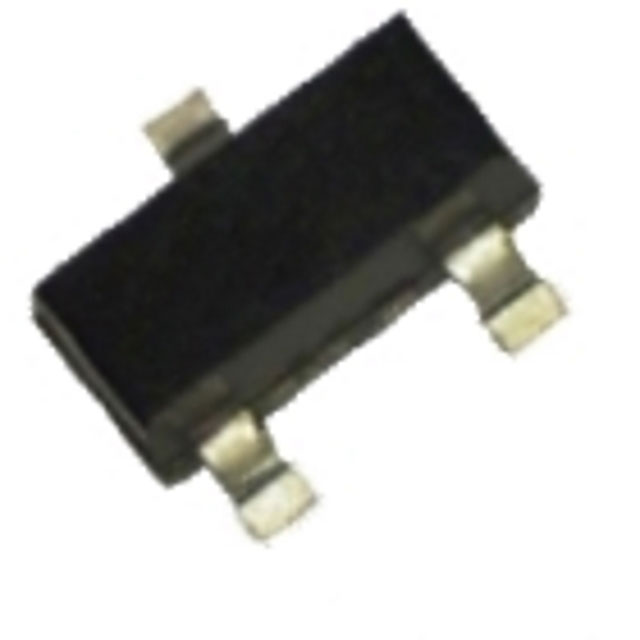

2N7002K
MOSFET N-CHANNEL 60V 300MA SOT23
- Üretici
- Rectron USA
- Paket/Kılıf
- TO-236-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 2N7002K
2N7002K Hakkında
2N7002K, Rectron USA tarafından üretilen N-Channel MOSFET transistördür. 60V drain-source voltajına ve 300mA sürekli drain akımına sahiptir. SOT-23 yüzey montaj paketinde sunulan bu komponent, 5V ve 10V sürüş voltajlarında çalışabilir. Maksimum 2Ohm RDS(on) değeri ile düşük güç kaybı sağlar. -55°C ile 150°C arasında işletme sıcaklığında stabil çalışır. 350mW maksimum güç tüketimi ile enerji tasarrufu sağlayan uygulamalarda kullanılabilir. Genel amaçlı anahtarlama, lojik seviye kontrollü yük anahtarlaması ve küçük sinyal amplifikasyon uygulamalarında tercih edilir. Düşük giriş kapasitansi (50pF) hızlı komütasyon özelliği sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 300mA (Ta) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 5V, 10V |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 50 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power Dissipation (Max) | 350mW (Ta) |
| Rds On (Max) @ Id, Vgs | 2Ohm @ 500mA, 10V |
| Supplier Device Package | SOT-23 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 1.9V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
