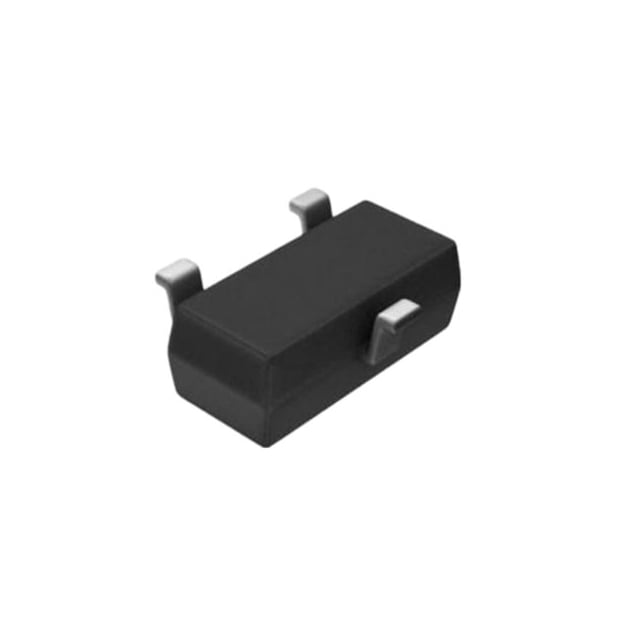

2N7002K
MOSFET SOT-23 N Channel 60V
- Üretici
- NextGen Components
- Paket/Kılıf
- TO-236-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 2N7002K
2N7002K Hakkında
2N7002K, NextGen Components tarafından üretilen N-Channel MOSFET transistördür. SOT-23 paketinde sunulan bu bileşen, 60V drain-source gerilimi ile çalışır ve maksimum 500mA sürekli drain akımına dayanıklıdır. 900mOhm RDS(on) değeri ile düşük geçiş direncine sahiptir. Gate eşik gerilimi 2.5V olup, ±20V maksimum gate geriliminde güvenli çalışır. 4.5V drive voltajı ile CMOS/TTL mantık seviyelerinden doğrudan kontrol edilebilir. -55°C ile 150°C arasında çalışan bu transistör, anahtarlama uygulamalarında, logik seviyesi voltaj dönüştürücülerinde, yük kontrol devrelerinde ve RF anahtarlamalarında yaygın olarak kullanılır. Düşük gate charge değeri (0.31nC) hızlı anahtarlama sağlar. Surface mount teknolojisiyle yüksek yoğunluklu PCB tasarımlarında yer kazandırır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 500mA (Ta) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 0.31 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 23.8 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power Dissipation (Max) | 500mW (Ta) |
| Rds On (Max) @ Id, Vgs | 900mOhm @ 300mA, 10V |
| Supplier Device Package | SOT-23 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
