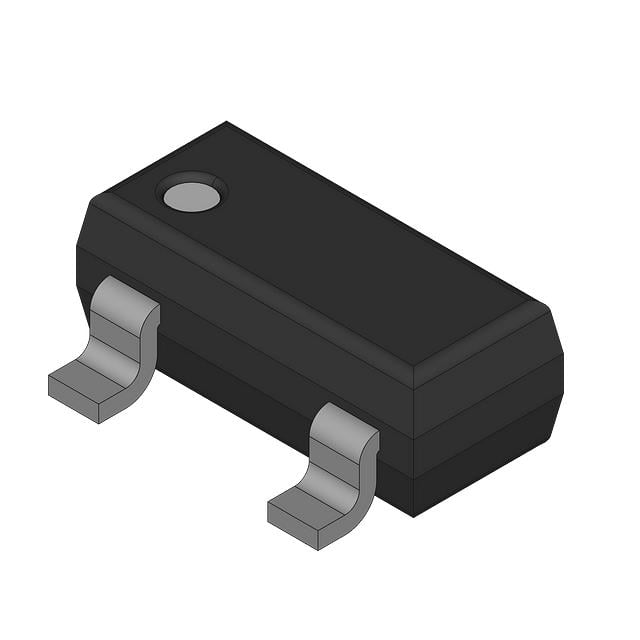

2N7002
SMALL SIGNAL FIELD-EFFECT TRANSI
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-236-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 2N7002
2N7002 Hakkında
2N7002, Rochester Electronics tarafından üretilen small signal N-Channel MOSFET transistördür. 60V drain-source gerilimi ve 115mA maksimum drain akımı ile çalışabilen bu bileşen, 5V kontrol geriliminde 7.5Ohm açık kanal direncine sahiptir. SOT-23-3 (TO-236) paketinde sunulan 2N7002, -55°C ile +150°C arasında çalışma sıcaklığını destekler ve 200mW güç tüketim kapasitesine sahiptir. ±20V maksimum gate-source gerilimi ile kontrol edilebilen bu transistör, anahtarlama uygulamaları, sinyal amplifikasyonu ve lojik seviye dönüştürme gibi hafif yük uygulamalarında kullanılır. Surface mount teknolojisi ile PCB entegrasyonu kolaylaştırılmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 115mA (Tc) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 5V, 10V |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 50 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power Dissipation (Max) | 200mW (Tc) |
| Rds On (Max) @ Id, Vgs | 7.5Ohm @ 50mA, 5V |
| Supplier Device Package | SOT-23-3 (TO-236) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
