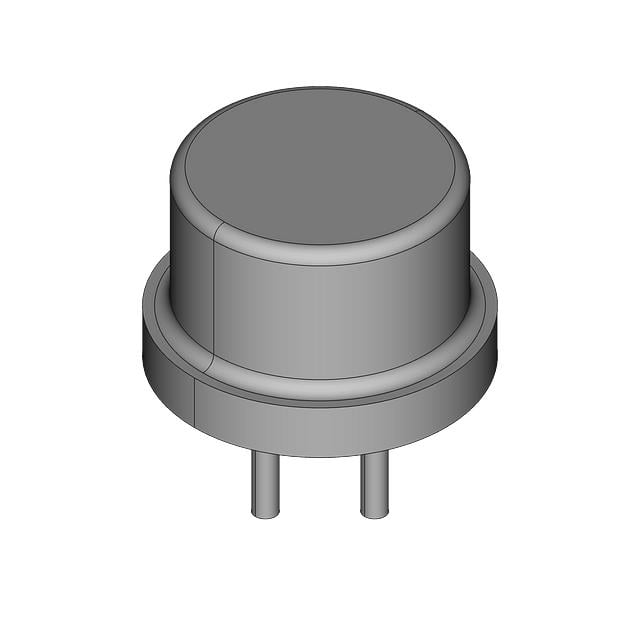

2N6792TX
2A, 400V, 1.8OHM, N-CHANNEL
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-205AF Metal Can
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 2N6792
2N6792TX Hakkında
2N6792TX, Rochester Electronics tarafından üretilen N-Channel MOSFET transistördür. 400V drain-source voltaj ve 2A sürekli drain akımı kapasitesiyle tasarlanmıştır. 10V gate-source voltajında 1.8Ω on-resistance değerine sahip olup, düşük açılış direncinden faydalanan uygulamalarda kullanılır. TO-205AF metal kutulu pakette sunulan bu bileşen, -55°C ile +150°C arası çalışma sıcaklığı aralığında güvenilir performans sağlar. Anahtarlama ve amplifikasyon devrelerinde, güç yönetimi uygulamalarında ve endüstriyel kontrol sistemlerinde yaygın olarak tercih edilir. 20W maksimum güç dağıtımı kapasitesi ve 600pF input kapasitansı spesifikasyonları ile orta güçlü anahtarlama görevlerini yerine getirmek üzere tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2A (Tc) |
| Drain to Source Voltage (Vdss) | 400 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 600 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-205AF Metal Can |
| Part Status | Active |
| Power Dissipation (Max) | 20W (Tc) |
| Rds On (Max) @ Id, Vgs | 1.8Ohm @ 1.25A, 10V |
| Supplier Device Package | TO-205AF (TO-39) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
