Transistörler - FET, MOSFET - Tekil

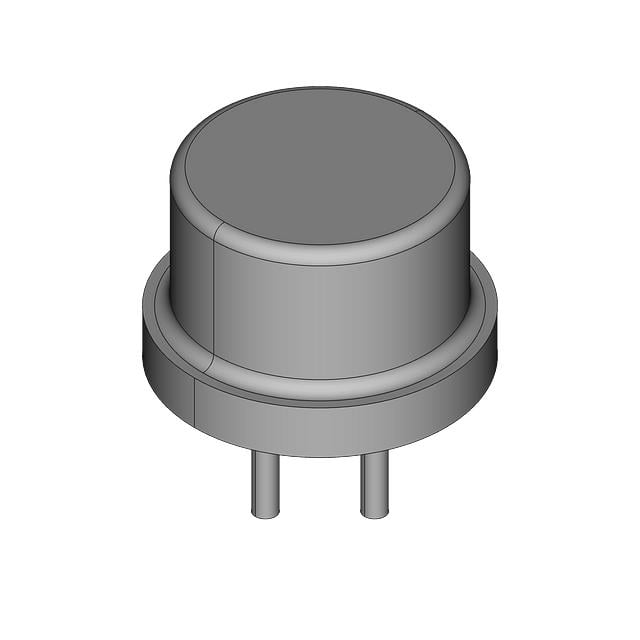

2N6792
N-CHANNEL POWER MOSFET
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-205AF Metal Can
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 2N6792
2N6792 Hakkında
2N6792, Rochester Electronics tarafından üretilen N-Channel Power MOSFET transistördür. TO-205AF (TO-39) metal kasa paketinde sunulan bu bileşen, 400V drain-source geriliminde 2A sürekli drenaj akımı sağlayabilir. 10V gate-source geriliminde 1.8Ohm maksimum on-direnci ile karakterize edilir. Vgs threshold gerilimi maksimum 4V'tur. 20W güç dağılımı kapasitesi ile çeşitli anahtarlama ve güç yönetimi uygulamalarında kullanılabilir. -55°C ile +150°C arasında çalışır. Düşük input kapasitansi (600pF @ 25V) sayesinde hızlı komütasyon uygulamalarında tercih edilir. Endüstriyel kontrol, motor sürücü ve güç kaynağı tasarımlarında yaygın olarak kullanılan bir MOSFET türüdür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2A (Tc) |
| Drain to Source Voltage (Vdss) | 400 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 600 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-205AF Metal Can |
| Part Status | Active |
| Power Dissipation (Max) | 20W (Tc) |
| Rds On (Max) @ Id, Vgs | 1.8Ohm @ 1.25A, 10V |
| Supplier Device Package | TO-205AF (TO-39) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
