Transistörler - FET, MOSFET - Tekil

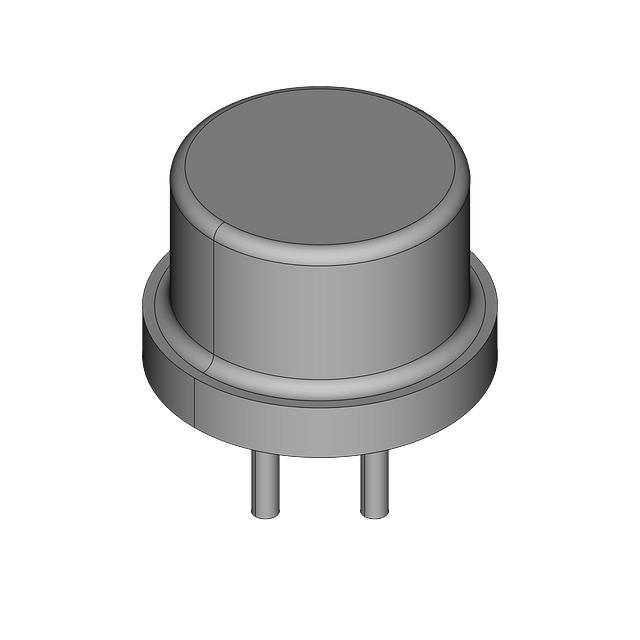

2N6760TXV
5.5A, 400V, 1OHM, N-CHANNEL
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-204AA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 2N6760
2N6760TXV Hakkında
2N6760TXV, Rochester Electronics tarafından üretilen 400V 5.5A kapasiteli N-Channel MOSFET transistördür. TO-3 paketinde sunulan bu bileşen, 1Ohm RdsOn değeri ile düşük iletim kaybı sağlar. Maksimum 75W güç yayılımına dayanıklıdır ve -55°C ile 150°C arasında çalışabilir. 10V drive voltage ile kontrol edilir, gating kapasitesi 800pF'dir. Endüstriyel kontrol devreleri, anahtarlama uygulamaları ve güç elektröniği sistemlerinde kullanılmaya uygundur. ±20V maksimum gate-source voltajı ile geniş uygulama yelpazesi sunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 5.5A (Tc) |
| Drain to Source Voltage (Vdss) | 400 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 800 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-204AA |
| Part Status | Active |
| Power Dissipation (Max) | 75W (Tc) |
| Rds On (Max) @ Id, Vgs | 1Ohm @ 3.5A, 10V |
| Supplier Device Package | TO-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
