Transistörler - FET, MOSFET - Tekil
2N6756

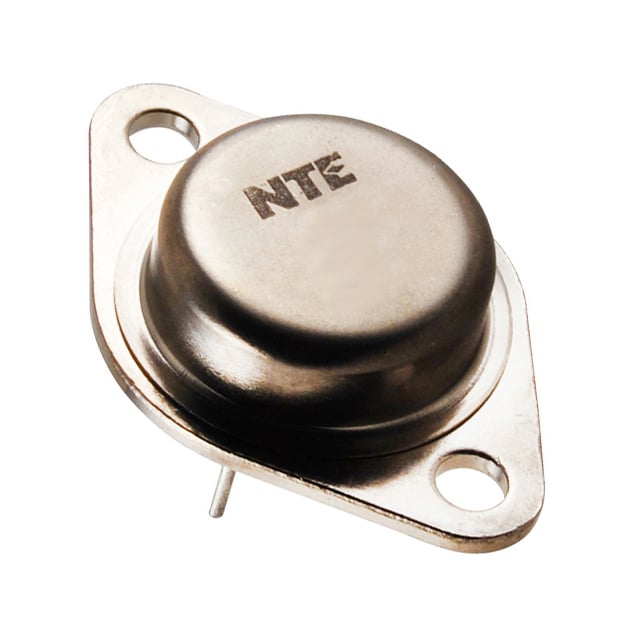

MOSFET N-CH 100V 14A TO204AA
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-204AA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 2N6756
2N6756 Hakkında
2N6756, Microchip Technology tarafından üretilen N-Channel MOSFET transistörüdür. 100V Drain-Source gerilimi ve 14A sürekli drain akımı kapasitesi ile tasarlanmıştır. 10V gate sürme geriliminde 210mOhm Rds(On) değerine sahiptir. TO-204AA (TO-3) paketinde sunulan bu bileşen, anahtarlama uygulamaları, güç yönetimi devreleri ve motor kontrol sistemlerinde kullanılır. -55°C ile 150°C arasında çalışma sıcaklığı aralığında stabil performans sunar. 35nC gate yükü ve 4V threshold gerilimi ile hızlı switching işlemleri gerçekleştirilebilir. Through-hole montajı nedeniyle geleneksel PCB tasarımlarında kolaylıkla uygulanabilir. Maksimum 75W güç dağılımı kapasitesi bulunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 14A (Tc) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 35 nC @ 10 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-204AA, TO-3 |
| Part Status | Obsolete |
| Power Dissipation (Max) | 4W (Ta), 75W (Tc) |
| Rds On (Max) @ Id, Vgs | 210mOhm @ 14A, 10V |
| Supplier Device Package | TO-204AA |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
