Transistörler - FET, MOSFET - Tekil

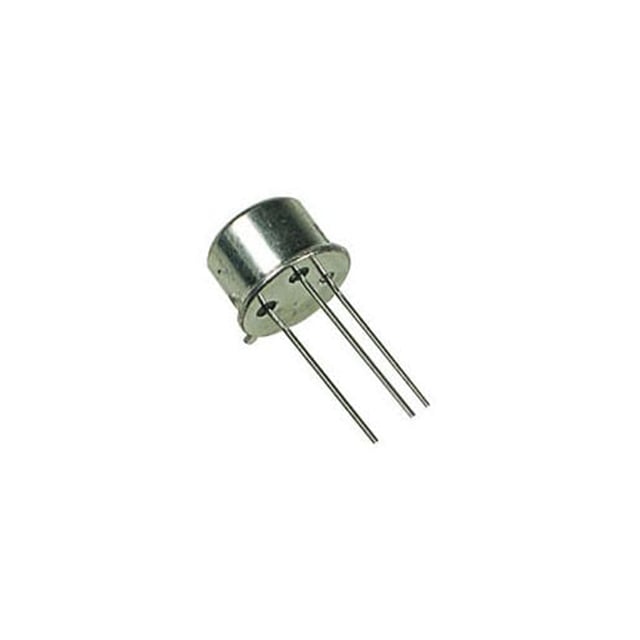

2N6661
MOSFET N-CH 90V 900MA TO39
- Üretici
- Solid State Inc.
- Paket/Kılıf
- TO-205AD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 2N6661
2N6661 Hakkında
2N6661, Solid State Inc. tarafından üretilen N-Channel MOSFET transistördür. 90V drain-source gerilimi ve 900mA sürekli drain akımı ile tasarlanmıştır. TO-39 metal kutu paketinde sunulan bu bileşen, -55°C ile 150°C arasında çalışma sıcaklığına sahiptir. 10V gate geriliminde 4mOhm on-resistance değeri, düşük kayıp uygulamaları için uygun özellikler sağlar. 6.25W maksimum güç tüketimi kapasitesine sahip olan 2N6661, anahtarlama devreleri, güç yönetimi ve motor kontrol uygulamalarında kullanılır. 50pF maksimum giriş kapasitansi, hızlı anahtarlama işlemleri için avantajlı özellikleri içerir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 900mA (Tc) |
| Drain to Source Voltage (Vdss) | 90 V |
| Drive Voltage (Max Rds On, Min Rds On) | 5V, 10V |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 50 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-205AD, TO-39-3 Metal Can |
| Part Status | Active |
| Power Dissipation (Max) | 6.25W (Tc) |
| Rds On (Max) @ Id, Vgs | 4mOhm @ 1A, 10V |
| Supplier Device Package | TO-39 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±40V |
| Vgs(th) (Max) @ Id | 2V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
