2N6661

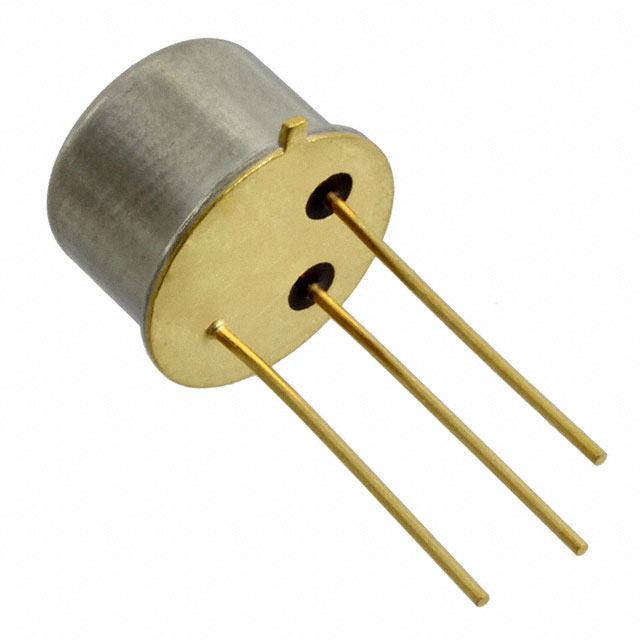

MOSFET N-CH 90V 350MA TO39
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-205AD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 2N6661
2N6661 Hakkında
2N6661, Microchip Technology tarafından üretilen N-Channel MOSFET transistörüdür. 90V Drain-Source gerilimi ve 350mA sürekli drenaj akımı kapasitesiyle düşük sinyal ve anahtar uygulamalarında kullanılır. 4Ohm maksimum RDS(On) değeri ile 10V gate geriliminde çalışır. TO-39 metal kap paketinde sunulan bu transistör, sıcaklık kontrolü, motor sürücüleri, anahtar devreleri ve güç yönetimi uygulamalarında yaygın olarak tercih edilir. -55°C ile 150°C arasında çalışabilen ve 6.25W güç dağıtabilen bu bileşen, 50pF input kapasitansi ile hızlı anahtarlama gerektiren devrelere uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 350mA (Tj) |
| Drain to Source Voltage (Vdss) | 90 V |
| Drive Voltage (Max Rds On, Min Rds On) | 5V, 10V |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 50 pF @ 24 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-205AD, TO-39-3 Metal Can |
| Part Status | Active |
| Power Dissipation (Max) | 6.25W (Tc) |
| Rds On (Max) @ Id, Vgs | 4Ohm @ 1A, 10V |
| Supplier Device Package | TO-39 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
