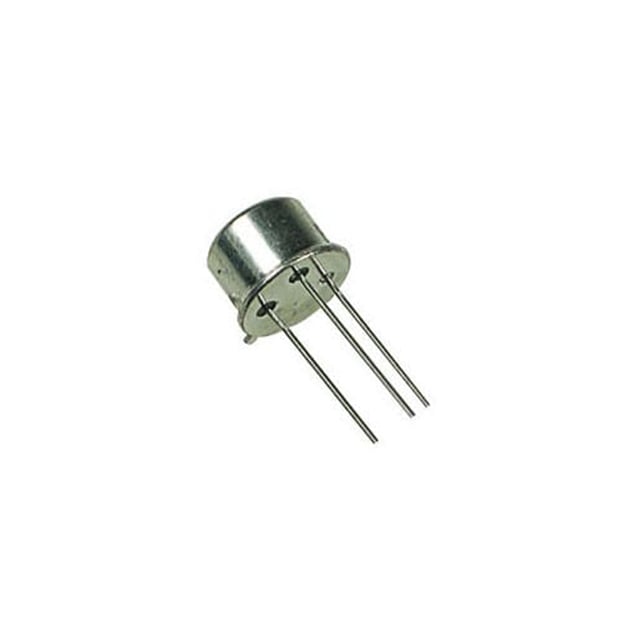

2N6660
MOSFET N-CH 60V 1.1A TO39
- Üretici
- Solid State Inc.
- Paket/Kılıf
- TO-205AD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 2N6660
2N6660 Hakkında
2N6660, Solid State Inc. tarafından üretilen N-Channel MOSFET transistörüdür. 60V drain-source gerilimi ve 1.1A sürekli drain akımı kapasitesi ile genel amaçlı anahtarlama ve amplifikasyon uygulamalarında kullanılır. TO-39 metal kutu paketinde sunulan bu devre elemanı, -55°C ile 150°C arasında çalışma sıcaklığında stabil performans gösterir. 10V gate geriliminde 3Ω maksimum on-direnci (Rds On) ile düşük kayıp anahtarlama özelliğine sahiptir. Düşük giriş kapasitanslı (50pF) yapısı sayesinde hızlı anahtarlama uygulamalarında tercih edilir. Kontrol devreleri, motor sürücüleri, güç anahtarları ve benzer düşük-orta güç uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 1.1A (Tc) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 5V, 10V |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 50 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-205AD, TO-39-3 Metal Can |
| Part Status | Active |
| Power Dissipation (Max) | 6.25W (Tc) |
| Rds On (Max) @ Id, Vgs | 3Ohm @ 1A, 10V |
| Supplier Device Package | TO-39 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±40V |
| Vgs(th) (Max) @ Id | 2V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
