Transistörler - FET, MOSFET - Tekil

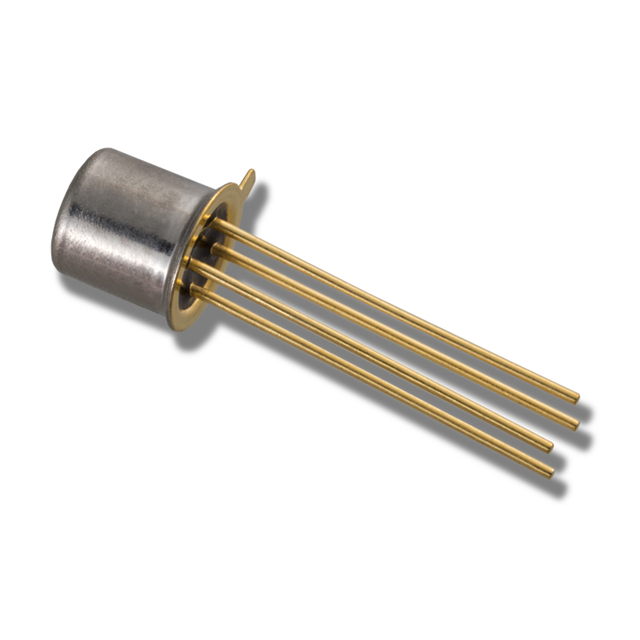

2N4351 TO-72 4L
N-CHANNEL ENHANCEMENT MODE MOSFE
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- TO-206AF
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 2N4351
2N4351 TO-72 4L Hakkında
2N4351, Linear Integrated Systems tarafından üretilen N-Channel Enhancement Mode MOSFET transistördür. TO-72 metal kap paketinde sunulan bu bileşen, 25V drain-source gerilimi ve 300Ω maksimum RDS(on) değeriyle düşük güç uygulamalarında kullanılır. 20mA sürekli drain akımı kapasitesi ile analog anahtarlama, sinyal yönetimi ve küçük güç kontrol devrelerinde tercih edilir. -55°C ile +150°C arasında çalışabilen bu transistör, 350mW güç dissipasyonu ile transistör lojik seviyeleri arasında arayüz oluşturmak, darbe genişliği modülasyonu (PWM) uygulamaları ve ayrık sinyal kontrolü gerektiren sistemlerde değerlendirilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 20mA |
| Drain to Source Voltage (Vdss) | 25 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-206AF, TO-72-4 Metal Can |
| Part Status | Active |
| Power Dissipation (Max) | 350mW (Ta) |
| Rds On (Max) @ Id, Vgs | 300Ohm @ 100µA, 10V |
| Supplier Device Package | TO-72-4 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 5V @ 10µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
