Transistörler - FET, MOSFET - Tekil
2302

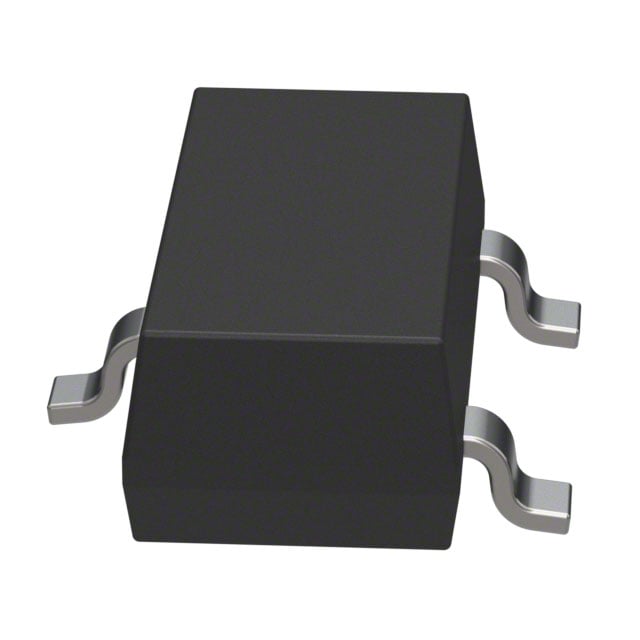

MOSFET N-CH 20V 4.3A SOT-23
- Üretici
- Goford Semiconductor
- Paket/Kılıf
- TO-236-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 2302
2302 Hakkında
Goford Semiconductor tarafından üretilen 2302, N-Channel MOSFET transistörüdür. 20V drain-source voltaj ve 4.3A sürekli dren akımı kapasitesiyle düşük güç uygulamalarında kullanılmaya uygun tasarlanmıştır. 27mOhm maksimum RDS(on) değeri ile düşük iletim kayıpları sağlar. SOT-23-3 SMD paketinde sunulan bu bileşen, -55°C ile +150°C arası sıcaklık aralığında çalışır. Anahtarlama devrelerinde, küçük güç dönüştürme uygulamalarında ve sinyal kontrol devrelerinde tercih edilir. 1W maksimum güç dağılımı kapasitesi ile enerji verimliliğinin önemli olduğu tasarımlara uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4.3A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 2.5V, 4.5V |
| FET Feature | Standard |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 10 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 300 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power Dissipation (Max) | 1W (Ta) |
| Rds On (Max) @ Id, Vgs | 27mOhm @ 2.2A, 4.5V |
| Supplier Device Package | SOT-23-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±10V |
| Vgs(th) (Max) @ Id | 1.1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
