Transistörler - Bipolar (BJT) - Diziler

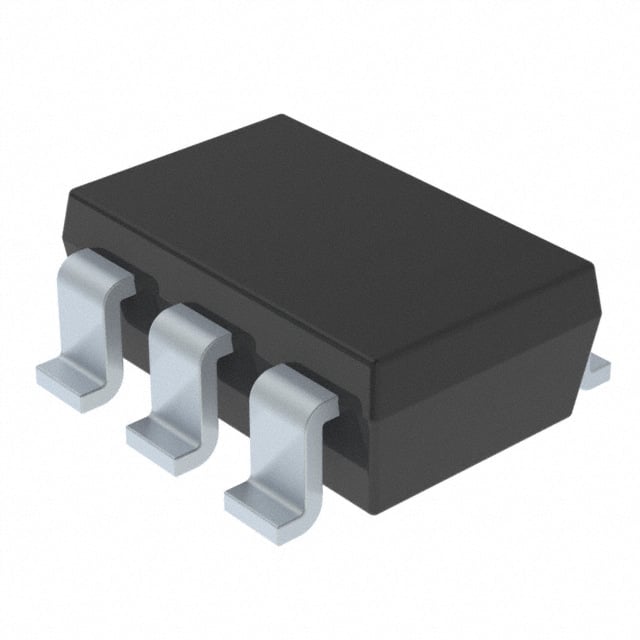

ZXTD6717E6TC
TRANS NPN/PNP 15V/12V SOT23-6
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- SOT-23-6
- Seri / Aile Numarası
- ZXTD6717
ZXTD6717E6TC Hakkında
ZXTD6717E6TC, Diodes Incorporated tarafından üretilen dual NPN/PNP transistör dizisidir. SOT-23-6 yüzey montaj paketinde sunulan bu bileşen, 15V ve 12V maksimum collector-emitter gerilimi ile çalışır. Maksimum collector akımı 1.5A (NPN) ve 1.25A (PNP) olmak üzere tasarlanmıştır. 180MHz ve 220MHz transition frequency'si ile hızlı anahtarlama uygulamalarında kullanılabilir. 1.1W maksimum güç yönetimi kapasitesi ile sınırlı enerji dağılımı gerektiren devreler için uygundur. DC current gain en az 250 (NPN) ve 200 (PNP) değerlerindedir. -55°C ile 150°C arasında çalışma sıcaklığı aralığında kullanılır. Düşük saturation voltajı (240-245mV) ile verimli anahtarlama sağlar. Ses amplifikasyon, sürücü devreleri ve genel sinyal işleme uygulamalarında yaygın olarak kullanılan bir bileşendir. Bileşen artık üretilmemektedir (obsolete status).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1.5A, 1.25A |
| Current - Collector Cutoff (Max) | 10nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 250 @ 500mA, 2V / 200 @ 500mA, 2V |
| Frequency - Transition | 180MHz, 220MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOT-23-6 |
| Part Status | Obsolete |
| Power - Max | 1.1W |
| Supplier Device Package | SOT-26 |
| Transistor Type | NPN, PNP |
| Vce Saturation (Max) @ Ib, Ic | 245mV @ 20mA, 1.5A, 240mV @ 100mA, 1.25A |
| Voltage - Collector Emitter Breakdown (Max) | 15V, 12V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
