Transistörler - Bipolar (BJT) - Diziler

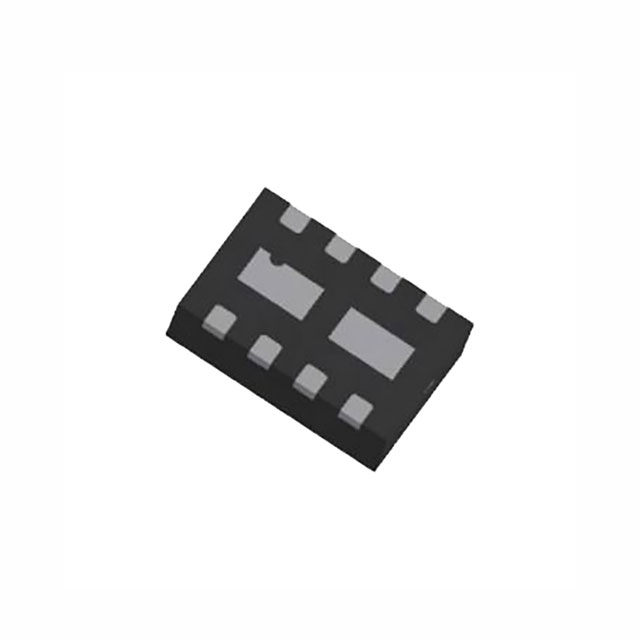

ZXTC6720MCTA
TRANS NPN/PNP 80V/70V 8DFN
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 8-WDFN Exposed Pad
- Seri / Aile Numarası
- ZXTC6720MCTA
ZXTC6720MCTA Hakkında
ZXTC6720MCTA, Diodes Incorporated tarafından üretilen dual NPN/PNP transistör dizisidir. 8-pin WDFN yüzey montajlı pakette sunulan bu komponent, maksimum 3.5A (NPN) ve 2.5A (PNP) kolektör akımı ile çalışır. 80V (NPN) ve 70V (PNP) maksimum kolektör-emitör gerilimi değerlerine sahiptir. 160-180MHz transition frekansı ile orta-hızlı anahtarlama uygulamaları için uygundir. 1.7W maksimum güç dissipasyonu kapasitesi ve -55°C ile 150°C arasında geniş çalışma sıcaklık aralığı sunar. Düşük sakon doyum gerilimi (340mV @ 3.5A) ile anahtarlama devrelerinde, amplifikasyon uygulamalarında ve işaret işleme devrelerde kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 3.5A, 2.5A |
| Current - Collector Cutoff (Max) | 100nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 300 @ 200mA, 2V / 40 @ 1.5A, 5V |
| Frequency - Transition | 160MHz, 180MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-WDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 1.7W |
| Supplier Device Package | DFN3020B-8 |
| Transistor Type | NPN, PNP |
| Vce Saturation (Max) @ Ib, Ic | 340mV @ 300mA, 3.5A, 270mV @ 200mA, 1.5A |
| Voltage - Collector Emitter Breakdown (Max) | 80V, 70V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
