Transistörler - Bipolar (BJT) - Tekil

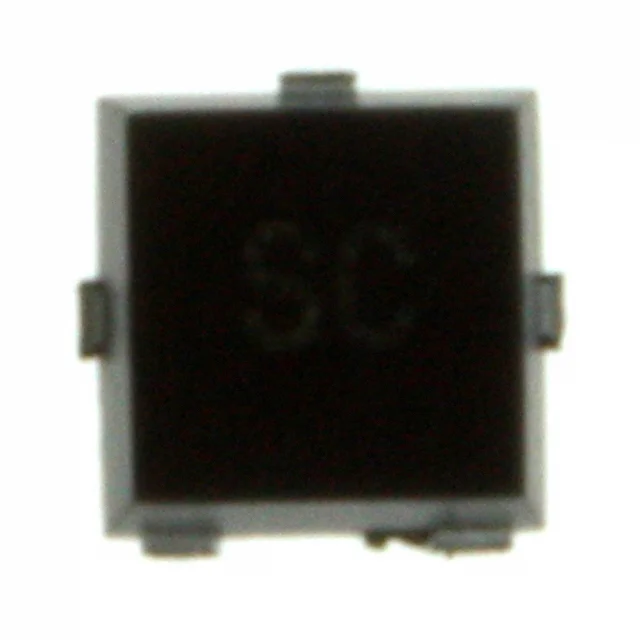

ZXTBM322TA
TRANS NPN 20V 4.5A 2X2MM 3-MLP
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 4-SMD
- Seri / Aile Numarası
- ZXTBM322TA
ZXTBM322TA Hakkında
ZXTBM322TA, Diodes Incorporated tarafından üretilen NPN bipolar junction transistörüdür. 3-PowerSMD (2x2mm) yüzey montajlı paket ile uygulamalara entegre edilir. Maksimum 4.5A kolektör akımı, 20V kolektör-emitter gerilimi ve 3W güç yönetimine sahiptir. 140MHz transistion frequency ile orta hızlı anahtarlama işlemlerine uygundur. Minimum 200 hFE DC akım kazancı (2A, 2V şartlarında) ve 270mV doyum gerilimi sağlar. -55°C ile 150°C arasında çalışma sıcaklığı aralığında stabil performans gösterir. Güç kaynakları, motor kontrolü, ses amplifikatörleri ve genel anahtarlama uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 4.5 A |
| Current - Collector Cutoff (Max) | 25nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 2A, 2V |
| Frequency - Transition | 140MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 3-PowerSMD, Flat Leads |
| Part Status | Obsolete |
| Power - Max | 3 W |
| Supplier Device Package | 3-MLP/DFN (2x2) |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 270mV @ 125mA, 4.5A |
| Voltage - Collector Emitter Breakdown (Max) | 20 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
