Transistörler - Bipolar (BJT) - Tekil

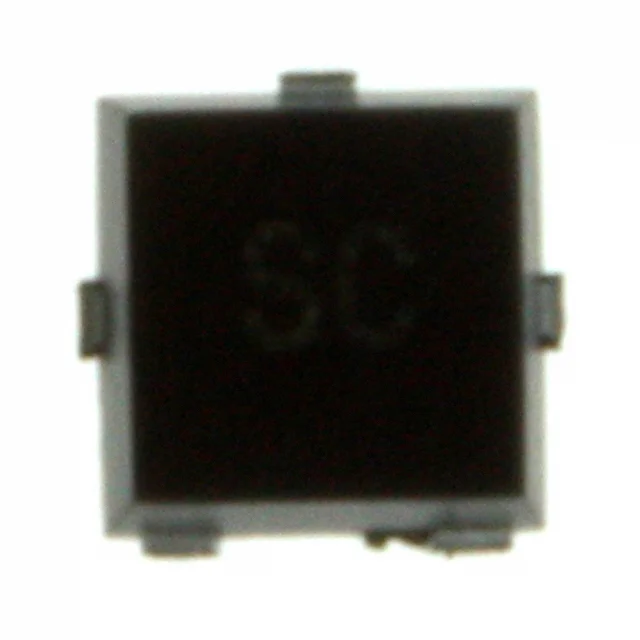

ZXTAM322TA
TRANS NPN 15V 4.5A 2X2MM 3-MLP
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 4-SMD
- Seri / Aile Numarası
- ZXTAM322TA
ZXTAM322TA Hakkında
ZXTAM322TA, Diodes Incorporated tarafından üretilen NPN tipi bipolar transistördür. 15V kollektör-emiter gerilimi ve 4.5A maksimum kollektör akımı kapasitesi ile güç uygulamalarında kullanılır. 3-PowerSMD (2x2mm) SMD paketinde sunulan bu bileşen, 120MHz transition frekansı ile orta hızlı anahtarlama işlemleri gerçekleştirebilir. 3W maksimum güç dağıtımı desteği ve 200 minimum DC akım kazancı (3A, 2V koşullarında) ile endüstriyel ve tüketici elektronik uygulamalarında kullanılmaya uygundur. -55°C ile 150°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar. 280mV doyum gerilimi ile verimli anahtarlama karakteristiği gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 4.5 A |
| Current - Collector Cutoff (Max) | 25nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 3A, 2V |
| Frequency - Transition | 120MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 3-PowerSMD, Flat Leads |
| Part Status | Obsolete |
| Power - Max | 3 W |
| Supplier Device Package | 3-MLP/DFN (2x2) |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 280mV @ 50mA, 4.5A |
| Voltage - Collector Emitter Breakdown (Max) | 15 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
