Transistörler - Bipolar (BJT) - Tekil

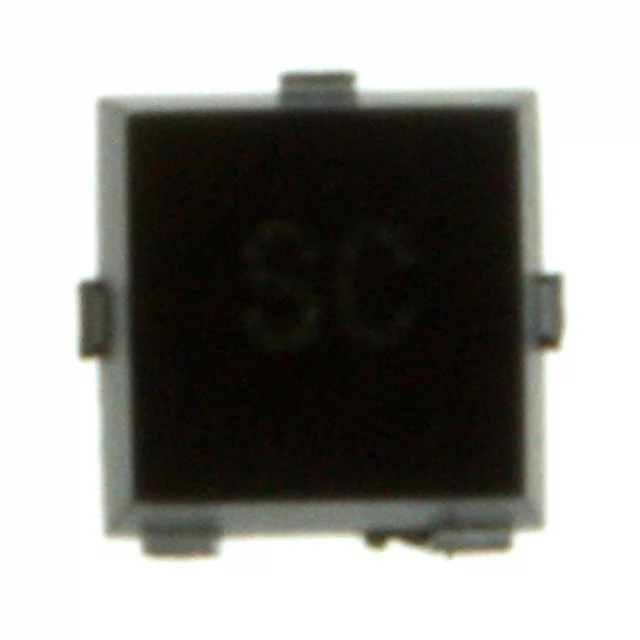

ZXT2M322TA
TRANS PNP 20V 3.5A 2X2MM 3-MLP
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 4-SMD
- Seri / Aile Numarası
- ZXT2M322TA
ZXT2M322TA Hakkında
ZXT2M322TA, Diodes Incorporated tarafından üretilen yüksek akım kapasiteli PNP bipolar junction transistörüdür. 20V kollektör-emiter gerilimi ve 3.5A maksimum kollektör akımı ile tasarlanmış olup, 3W güç dissipasyon kapasitesine sahiptir. 180MHz transition frequency'si ile hızlı anahtarlama uygulamalarında kullanılabilir. 3-PowerSMD (2x2mm) yüzey montajlı paket içinde sunulan bu transistör, -55°C ile 150°C arasında çalışabilen geniş sıcaklık aralığına sahiptir. Düşük saturasyon gerilimi (300mV @ 3.5A) ile verimli güç yönetimi sağlar. Ses amplifikatörleri, güç yönetimi, motor kontrol ve anahtarlama devrelerinde uygulanır. Not: Bu ürün yaşaması sonlandırılmış (obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 3.5 A |
| Current - Collector Cutoff (Max) | 25nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 150 @ 2A, 2V |
| Frequency - Transition | 180MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 3-PowerSMD, Flat Leads |
| Part Status | Obsolete |
| Power - Max | 3 W |
| Supplier Device Package | 3-MLP/DFN (2x2) |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 350mA, 3.5A |
| Voltage - Collector Emitter Breakdown (Max) | 20 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
