Transistörler - Bipolar (BJT) - Tekil

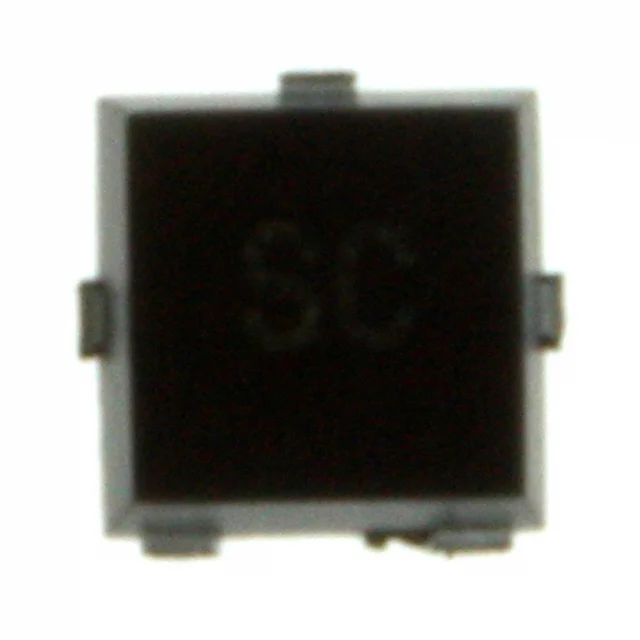

ZXT1M322TA
TRANS PNP 12V 4A 2X2MM 3-MLP
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 4-SMD
- Seri / Aile Numarası
- ZXT1M322TA
ZXT1M322TA Hakkında
ZXT1M322TA, Diodes Incorporated tarafından üretilen yüksek akım PNP bipolar junction transistördür (BJT). 3-PowerSMD flat leads paket içinde sunulan bu bileşen, düşük güç uygulamalarında anahtarlama ve amplifikasyon işlevleri gerçekleştirmek için tasarlanmıştır. Maksimum 4A kolektör akımı, 12V çalışma voltajı ve 180 minimum DC akım kazancı (2.5A, 2V koşullarında) ile özellikle portable cihazlar, batarya yönetim devreleri ve düşük voltajlı güç dağıtım uygulamalarında kullanılır. 110MHz geçiş frekansı sayesinde orta hızlı geçiş uygulamalarına uygundur. -55°C ile 150°C arasında güvenli çalışma sırası sunar. Maksimum 3W güç tüketimi ve 300mV saturasyon voltajı ile verimli anahtarlama sağlar. SMD montajı nedeniyle otomatik üretim süreçlerine uyumludur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 4 A |
| Current - Collector Cutoff (Max) | 25nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 180 @ 2.5A, 2V |
| Frequency - Transition | 110MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 3-PowerSMD, Flat Leads |
| Part Status | Obsolete |
| Power - Max | 3 W |
| Supplier Device Package | 3-MLP/DFN (2x2) |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 150mA, 4A |
| Voltage - Collector Emitter Breakdown (Max) | 12 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
