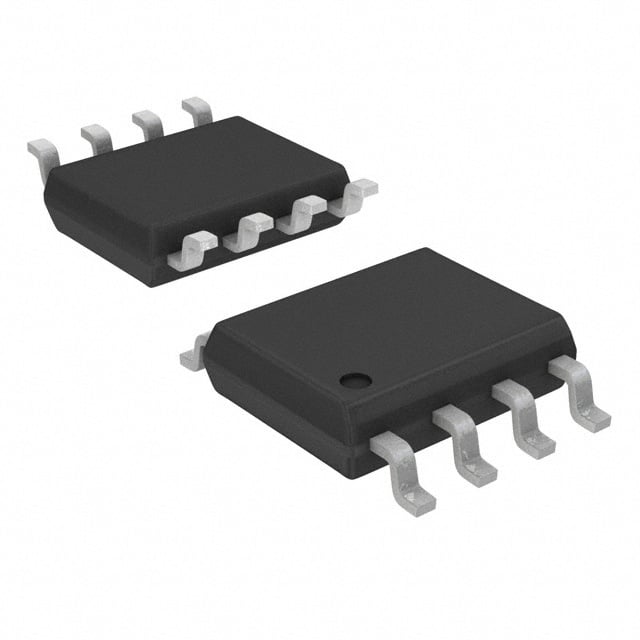

ZXMC4559DN8TC
MOSFET N/P-CH 60V 3.6A/2.6A 8SO
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 8-SO
- Seri / Aile Numarası
- ZXMC4559
ZXMC4559DN8TC Hakkında
ZXMC4559DN8TC, Diodes Incorporated tarafından üretilen dual N/P-Channel MOSFET transistöre dizisidir. 60V Drain-Source gerilimi ile çalışan bu bileşen, N-kanalda 3.6A ve P-kanalda 2.6A sürekli drenaj akımı sağlar. Logic Level Gate özelliğine sahip olan transistör, düşük gate voltajıyla kontrol edilebilir. 55mOhm on-resistance değeri ile düşük güç kaybı sağlar. 8-SO yüzey montajlı paket seçeneğiyle sunulur. -55°C ile 150°C arasında çalışma sıcaklığına dayanır. Güç yönetimi uygulamaları, anahtarlama devreleri ve kontrol sistemlerinde kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3.6A, 2.6A |
| Drain to Source Voltage (Vdss) | 60V |
| FET Feature | Logic Level Gate |
| FET Type | N and P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 20.4nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 1063pF @ 30V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Part Status | Active |
| Power - Max | 2.1W |
| Rds On (Max) @ Id, Vgs | 55mOhm @ 4.5A, 10V |
| Supplier Device Package | 8-SO |
| Vgs(th) (Max) @ Id | 1V @ 250µA (Min) |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
