Zener Diyotlar - Tekil

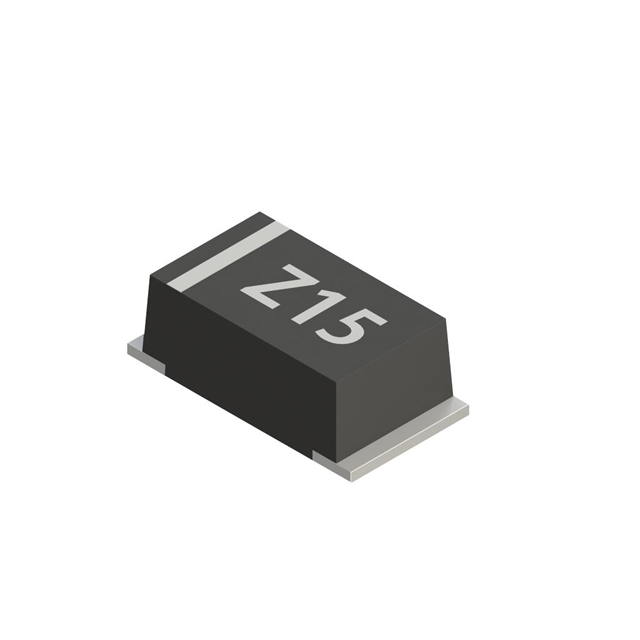

ZS4744A-H
ZENER DIODE
- Üretici
- Formosa Microsemi Co. Ltd.
- Paket/Kılıf
- SMA
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- ZS4744A
ZS4744A-H Hakkında
ZS4744A-H, Formosa Microsemi tarafından üretilen 15V nominal gerilime sahip bir Zener diyottur. 1000 mW güç kapasitesine ve ±5% toleransla ±5% duyarlılığa sahip olan bu bileşen, gerilim regülasyonu, korunma devrelerinde ve referans gerilim uygulamalarında kullanılır. Surface Mount (SMA/DO-214AC) paketinde sunulan komponent, -55°C ile 150°C arasındaki geniş sıcaklık aralığında çalışır. 14 Ohm maksimum empedansı ve 11.4V'ta 5 µA ters sızıntı akımı ile yüksek stabilite sağlar. Düşük forward gerilimi (1.2V @ 200mA) ve kompakt boyutu, modern elektronik devrelerde güvenilir bir seçimdir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 5 µA @ 11.4 V |
| Impedance (Max) (Zzt) | 14 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C |
| Package / Case | DO-214AC, SMA |
| Part Status | Active |
| Power - Max | 1000 mW |
| Supplier Device Package | SMA |
| Tolerance | ±5% |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 200 mA |
| Voltage - Zener (Nom) (Vz) | 15 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
