Zener Diyotlar - Tekil

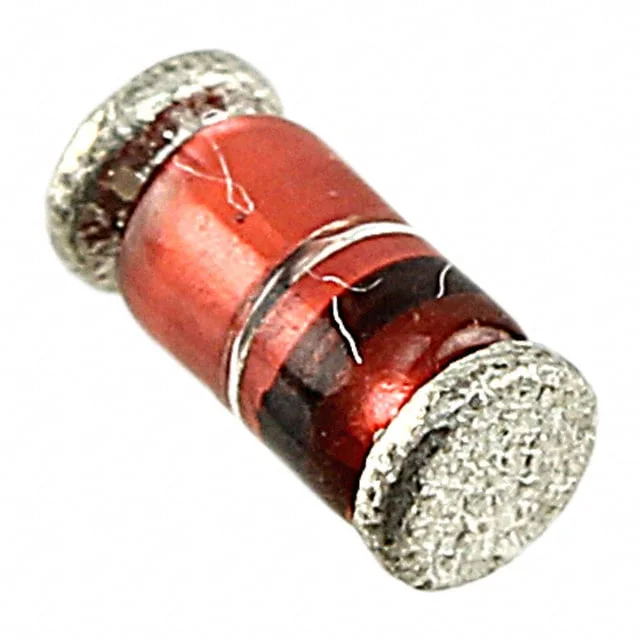

ZM4748A-GS08
DIODE ZENER 22V 1W DO213AB
- Üretici
- Vishay
- Paket/Kılıf
- DO-213AB
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- ZM4748A
ZM4748A-GS08 Hakkında
ZM4748A-GS08, Vishay tarafından üretilen 22V nominal zener voltajında tek diyot şeklinde tasarlanmış bir zener diyottur. 1W güç kapasitesine sahip bu komponent, DO-213AB (MELF Glass) paketinde sunulmaktadır. Ters sızıntı akımı 16.7V'ta 5µA ile sınırlandırılmış olup, maksimum empedansı 23 Ohm'dur. ±5% voltaj toleransına ve -40°C ile +175°C arasında çalışma sıcaklık aralığına sahiptir. Surface mount uygulamalarda voltaj regülasyonu, dalgalanma bastırma ve aşırı voltaj koruması gibi devrelerde kullanılır. Aktif üretimde olan bu bileşen, yüksek güvenilirlik gerektiren endüstriyel ve telekomünikasyon uygulamalarında tercih edilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 5 µA @ 16.7 V |
| Impedance (Max) (Zzt) | 23 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | 175°C |
| Package / Case | DO-213AB, MELF (Glass) |
| Part Status | Active |
| Power - Max | 1 W |
| Supplier Device Package | DO-213AB |
| Tolerance | ±5% |
| Voltage - Zener (Nom) (Vz) | 22 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
