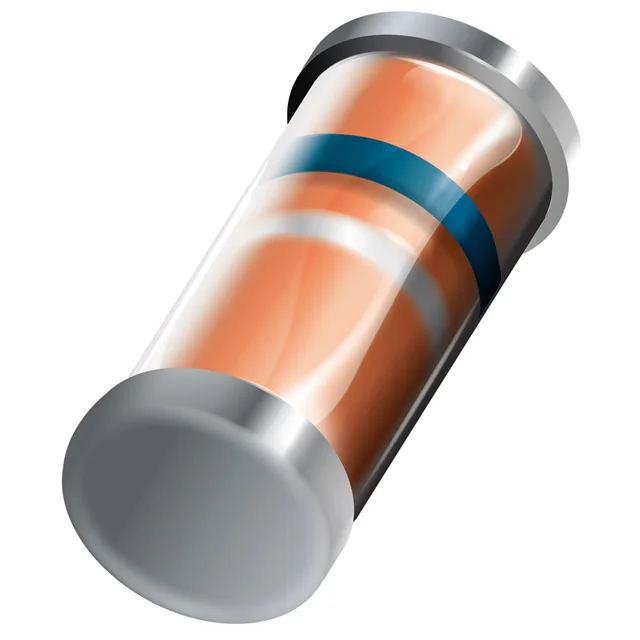

ZM4747A L0G
DIODE ZENER 20V 1W MELF
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- DO-213AB
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- ZM4747A
ZM4747A L0G Hakkında
ZM4747A L0G, Taiwan Semiconductor tarafından üretilen 20V nominal gerilime sahip 1W güç kapasiteli Zener diyottur. MELF (DO-213AB) paketinde sunulan bu bileşen, voltaj düzenleme ve koruma uygulamalarında kullanılır. ±5% tolerans ile ürün kalitesi sağlanmış, maksimum 22 Ohm impedans değerine ve 5 µA ters kaçak akımına sahiptir. -55°C ile +175°C arasında çalışabilmesi, geniş sıcaklık aralığında kullanımını mümkün kılar. Yüksek güç disipasyonuna ihtiyaç duyulan devreler için uygun olan bu diyot, endüstriyel ve tüketici elektroniği uygulamalarında voltaj stabilizasyonu, EMI filtreleme ve devre koruması işlevlerinde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 5 µA @ 15.2 V |
| Impedance (Max) (Zzt) | 22 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | 175°C (TJ) |
| Package / Case | DO-213AB, MELF |
| Part Status | Active |
| Power - Max | 1 W |
| Supplier Device Package | MELF |
| Tolerance | ±5% |
| Voltage - Zener (Nom) (Vz) | 20 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
